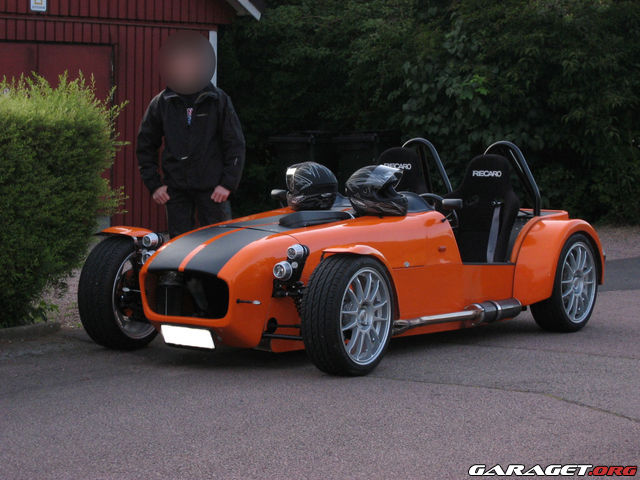

Här kommer en projekttråd på mitt första amatörbygge: Super Seven Nova R1 med en Yamaha R1 motor i.
Bilen är idag registrerad och klar som amatörbygge, men tänkte att det kunde vara roligt att visa hur detta bygget är gjort från början.
Jag kommer att lägga upp bilder från starten av bygget och fram tills idag då den nu kommer att förses med en Vortech kompressor och mappbart sprut.

https://www1.garaget.org/gallery/archive/134927/897697_zcv2so.jpg

https://www1.garaget.org/gallery/archive/134927/897553_fj6rel.jpg

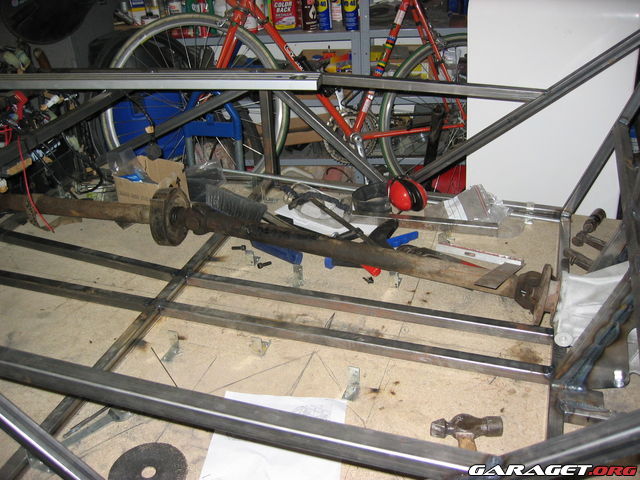

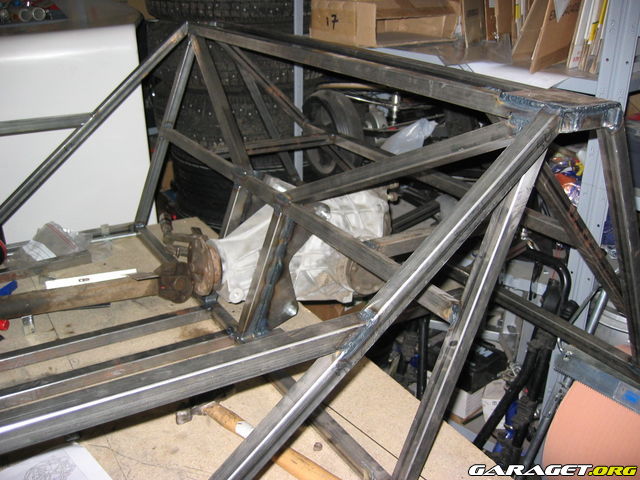

Hela chassiet är byggt av mig själv av sk "lösvirke" - ingen byggsats bil här inte.. 6-7 längder 25x25x2 rör gick det åt.



https://www1.garaget.org/gallery/archive/134927/897562_1tndac.jpg
Här har vi påbörjat svetsningen av alla rören.



https://www1.garaget.org/gallery/archive/134927/897564_sk0ee8.jpg

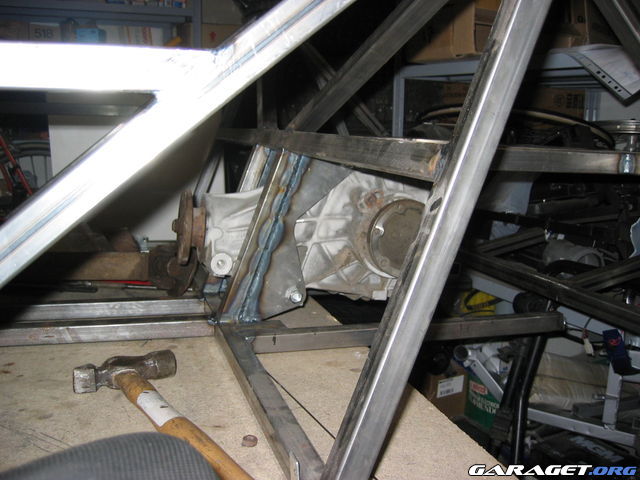

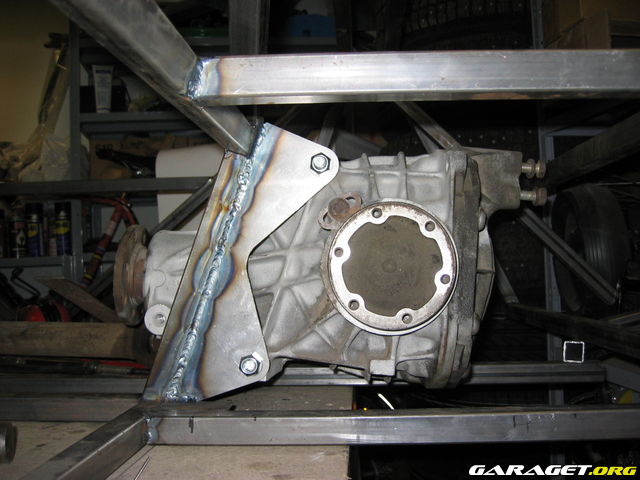

Plåtfästen till diffen urkapade och svetsade på plats. Diffen är en Ford Sierra XR 4x4 (diffad) med 3,9 någonting i utväxling.



https://www1.garaget.org/gallery/archive/134927/897565_y4x3gc.jpg
Bilen är så lätt så hållbarheten med den här klumpen skall inte vara några problem. Vi får se hur den tål kompresormatningen senare bara..
Senast redigerat av 33Coupe (7 april 2010)
Super Seven Nova R1 (2009)
Citera
692 Inlägg
6 april 2010
Trådstartare
#2

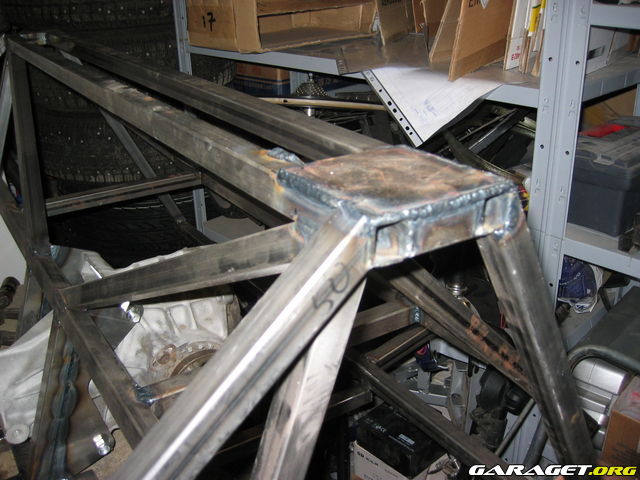

https://www1.garaget.org/gallery/archive/134927/897575_smwkhr.jpg
Många meter rör blir det..



https://www1.garaget.org/gallery/archive/134927/897578_tamb51.jpg

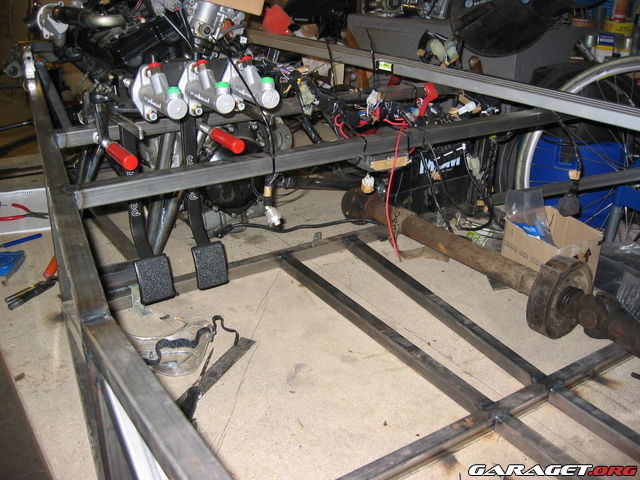

Pedalställ från Wilwood provmonterat.



https://www1.garaget.org/gallery/archive/134927/897581_at8ni1.jpg

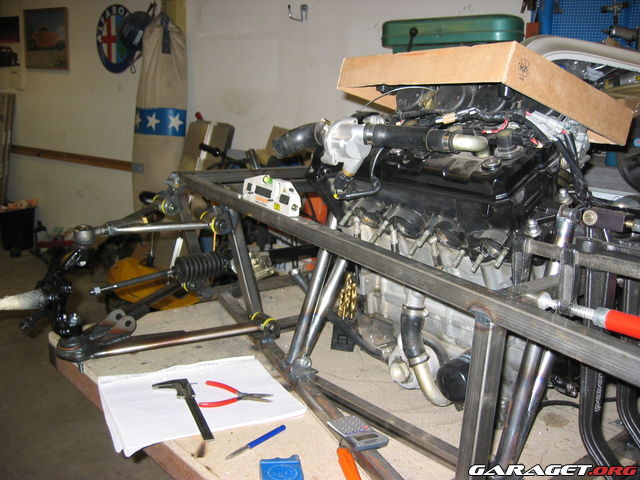

Motorn provmonterad. Det är en Yamaha R1 insprutare från 2003 med låga mil på mätaren.




https://www1.garaget.org/gallery/archive/134927/897594_jhuztt.jpg

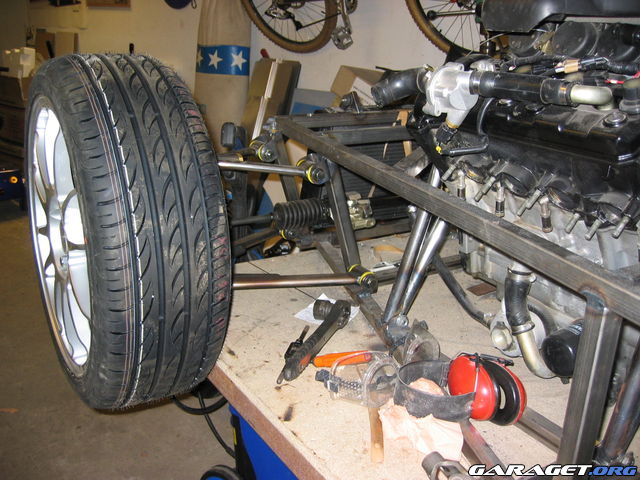

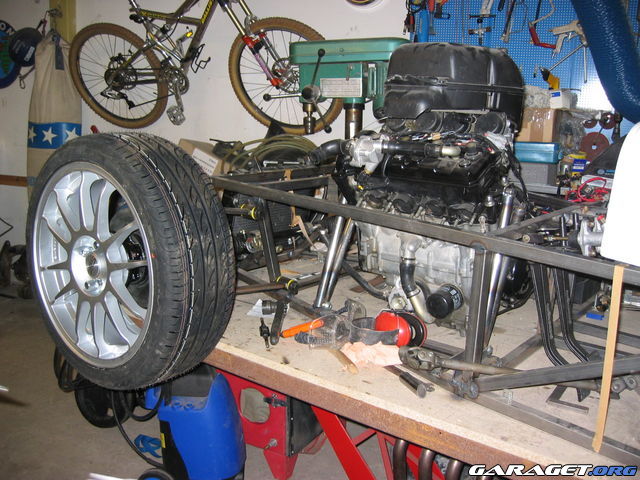

Mer provmonteringar. Hjulen är OZ 17" som väger cirka 6,5 kilo/st skodda med Pirelli Nero i 205/40-17.



https://www1.garaget.org/gallery/archive/134927/897597_syvxek.jpg



https://www1.garaget.org/gallery/archive/134927/897600_41n12u.jpg

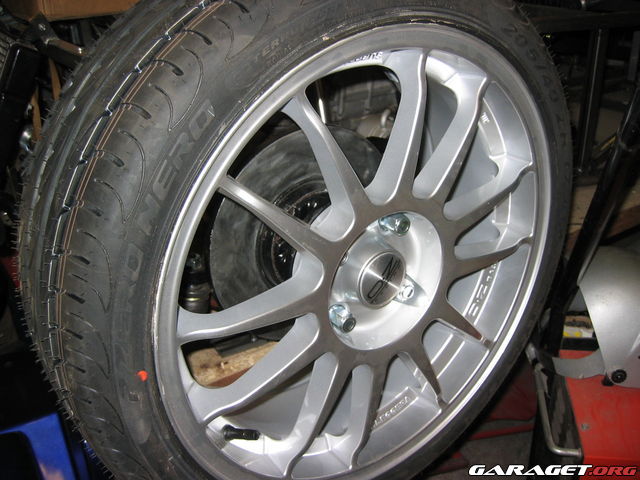

Lätta fälgar på en lätt bil.
Senast redigerat av 33Coupe (6 april 2010)
Super Seven Nova R1 (2009)
Citera
692 Inlägg
7 april 2010
Trådstartare
#3
https://www1.garaget.org/gallery/archive/134927/897698_me5m5v.jpg

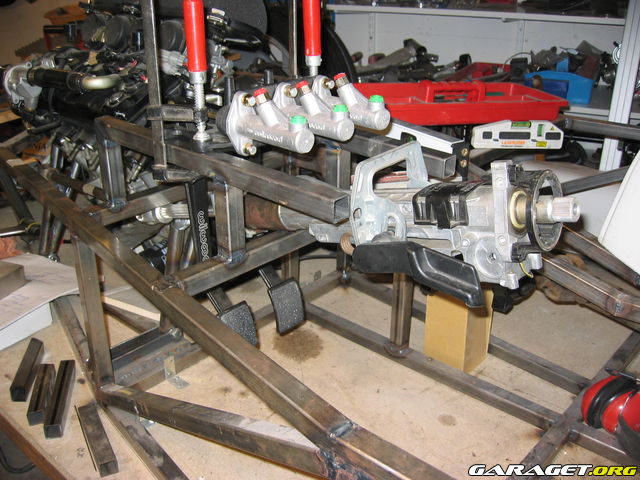

Pedalstället provmonteras på rattstångsinfästningen. Rattstången blir en justerbar historia från en Volvo 850.



https://www1.garaget.org/gallery/archive/134927/897699_i5hckz.jpg

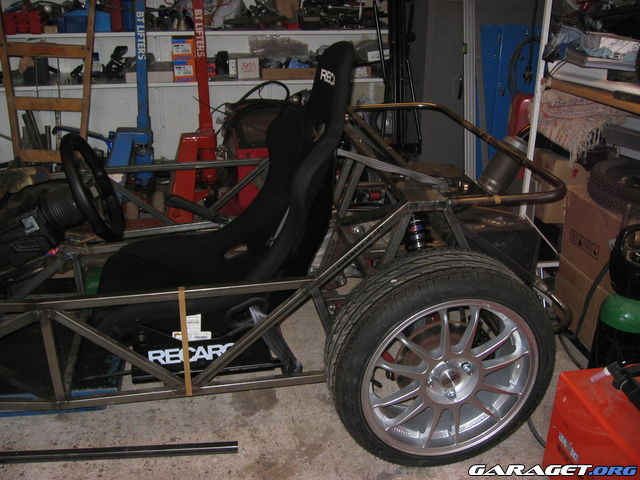

Chassiet byggdes efter McSorley +4 ritningarna som återfanns på Internet.



https://www1.garaget.org/gallery/archive/134927/897700_c619al.jpg

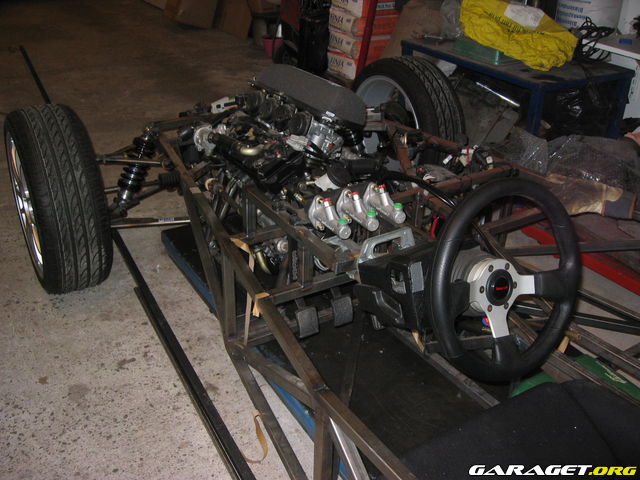

Första "touch down" med dom gamle bärarmarna etc för att kolla frigång etc.

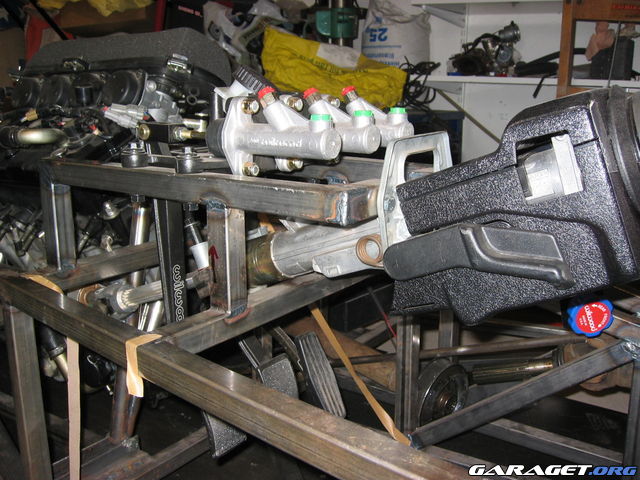

https://www1.garaget.org/gallery/archive/134927/897701_snique.jpg
Rattstångsinfästningen klar.



https://www1.garaget.org/gallery/archive/134927/897702_i4eytn.jpg

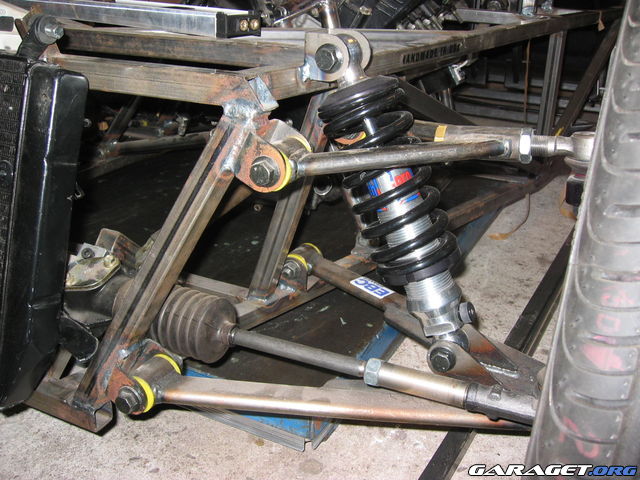

Så här blev det med dom gamle bärarmarna - görs om med nya rör i hydraulkvalitet för att godkännas av SFRO.
Senast redigerat av 33Coupe (7 april 2010)
Super Seven Nova R1 (2009)
Citera
692 Inlägg
7 april 2010
Trådstartare
#4
https://www1.garaget.org/gallery/archive/134927/897703_8n7sna.jpg

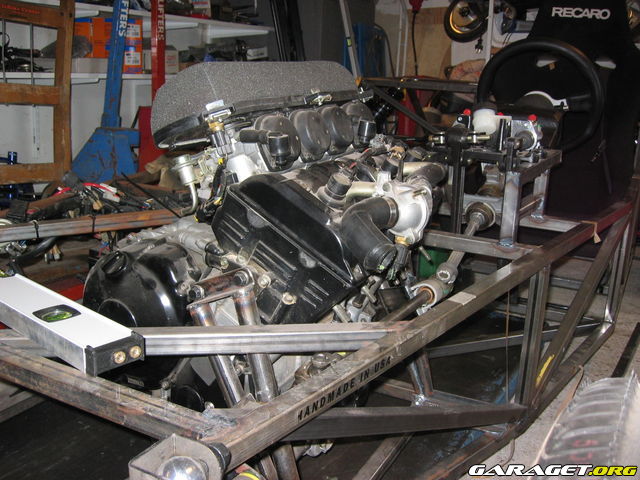

Motorn ligger ganska nära vänstersidan.



https://www1.garaget.org/gallery/archive/134927/897704_f0adtq.jpg

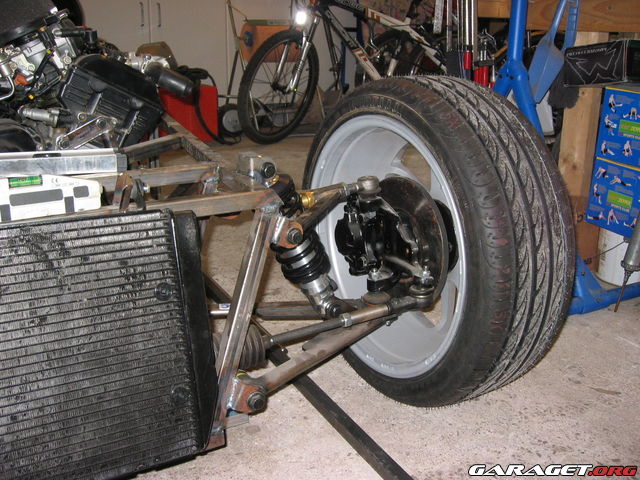

Ser lite fjuttigt ut med originalbromsarna från Ford bakom 17" hjul..men bilen kommer bara att väga strax över 400 kilo så dom räcker.



https://www1.garaget.org/gallery/archive/134927/897705_wrwenv.jpg

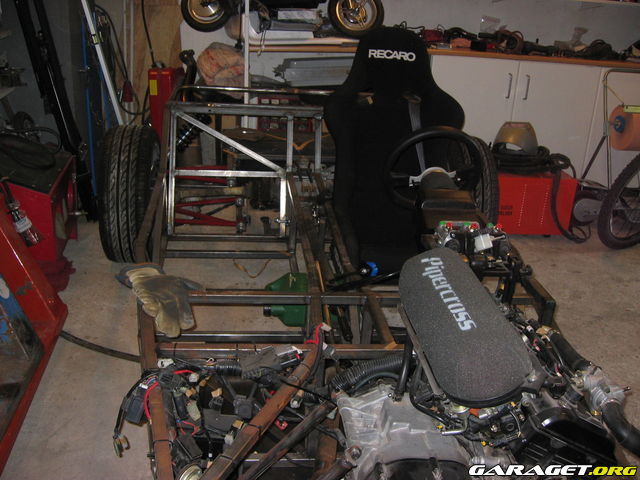

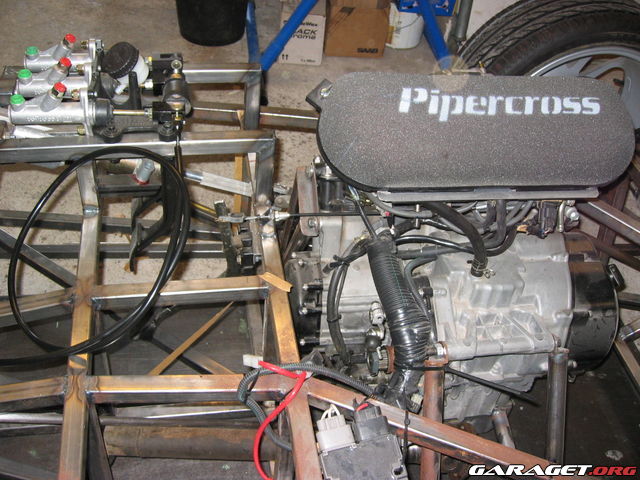

Stolen provmonteras.



https://www1.garaget.org/gallery/archive/134927/897706_u6i7oy.jpg


https://www1.garaget.org/gallery/archive/134927/897707_glmyc3.jpg

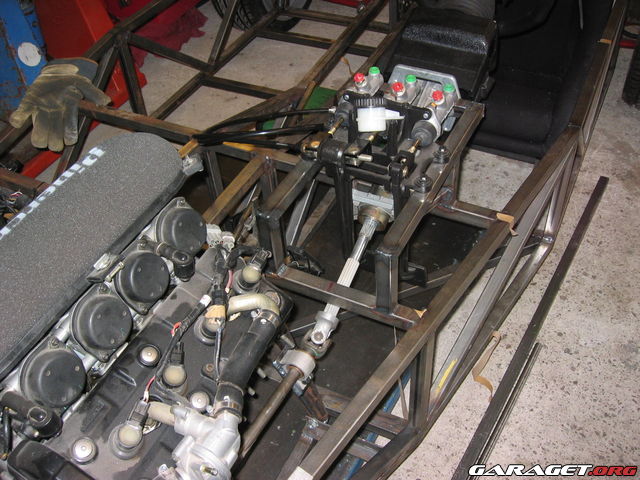

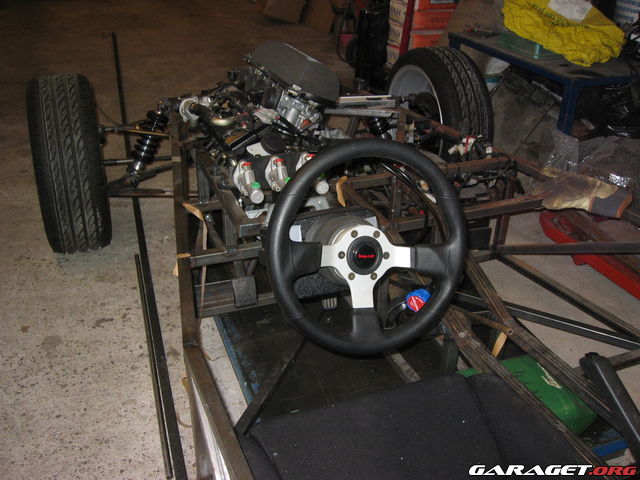

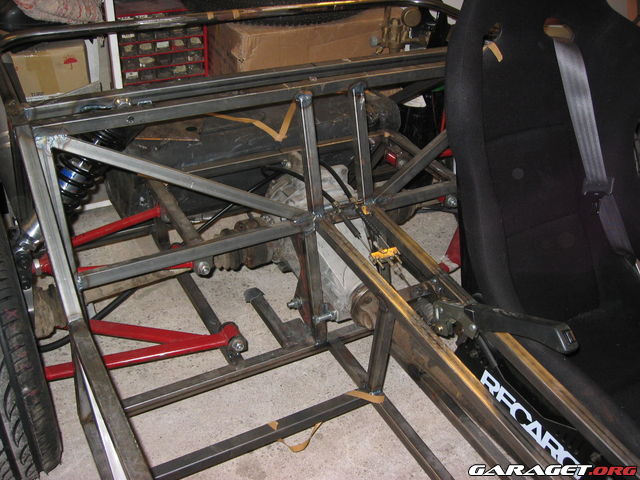

Bakre bärarmarna kommer också att göras om framöver.



https://www1.garaget.org/gallery/archive/134927/897708_36zh68.jpg




https://www1.garaget.org/gallery/archive/134927/897709_x0fts7.jpg
Super Seven Nova R1 (2009)
Citera
Med lem
768 Inlägg
7 april 2010
#5
De är fräna! Kul att du byggt den helt själv också. Blir kanon med kompressor sen! /Robin
Singel! Stöt på mig, jag är elektriker!
Volvo 242L "Våfflan" (1976)
Volkswagen 1200 Typ 1 "Bubblan" (1960)
Volkswagen Golf Variant "Goffe" (2004)
Citera
692 Inlägg
7 april 2010
Trådstartare
#6
Fler bilder..

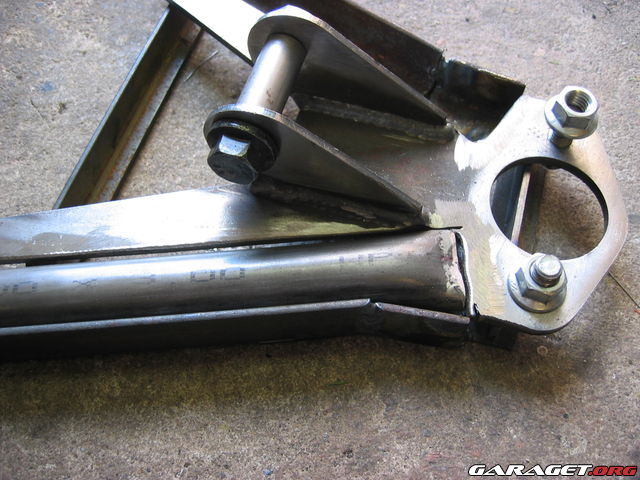

Nytillverkade främre bärarmar i godkänd rörkvalitet.



https://www1.garaget.org/gallery/archive/134927/897710_f6h6tu.jpg
Här passas den utskurna plåten till rören. Jag har gjort en enklare form av jigg för att få armarna symetriska.

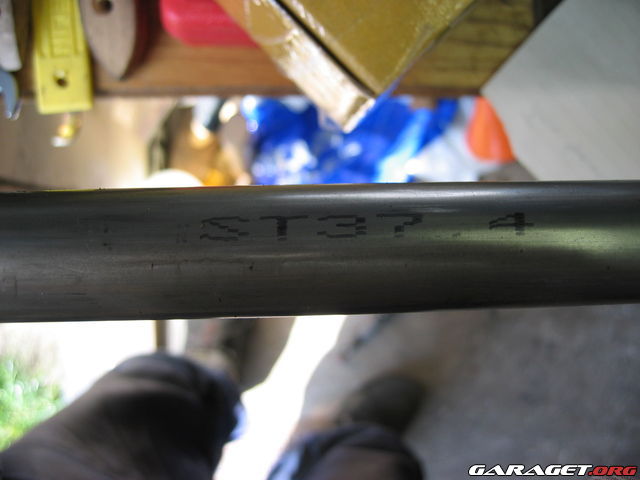

https://www1.garaget.org/gallery/archive/134927/897711_himluq.jpg

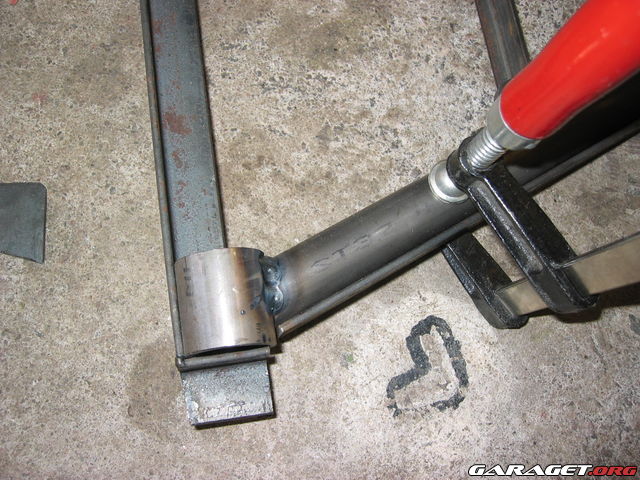

SFRO blir nöjda om dom kan se vad det är för rörkvalitet som bärarmarna är gjorda av så jag låter märkningen vara kvar inför SFRO 1.


https://www1.garaget.org/gallery/archive/134927/897712_rcsu4a.jpg
Rörhylsorna svetsas på plats.




https://www1.garaget.org/gallery/archive/134927/897713_q3wx76.jpg

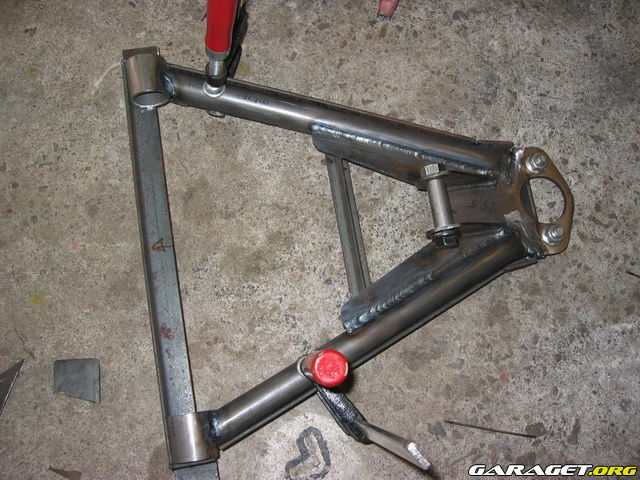

Jiggen gör hela jobbet enklare.



https://www1.garaget.org/gallery/archive/134927/897714_i80lsy.jpg


https://www1.garaget.org/gallery/archive/134927/897715_t5128i.jpg


https://www1.garaget.org/gallery/archive/134927/897716_40jwcd.jpg

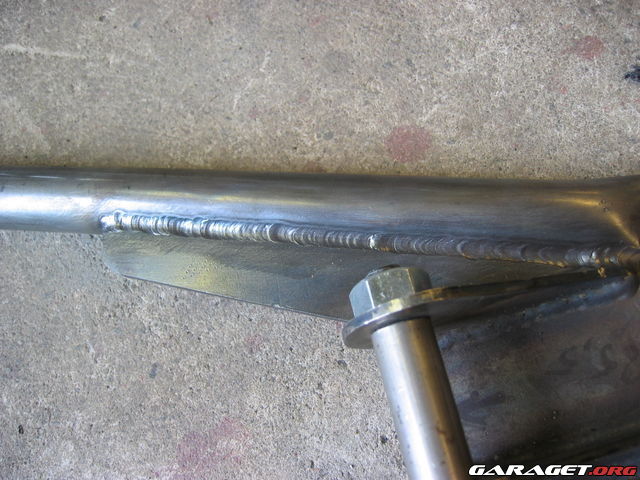

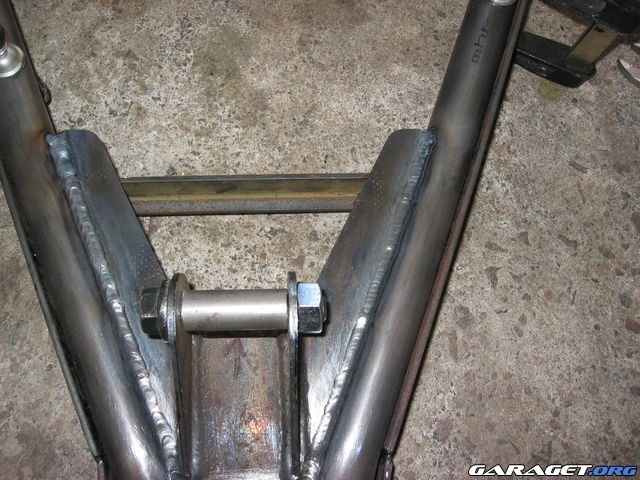

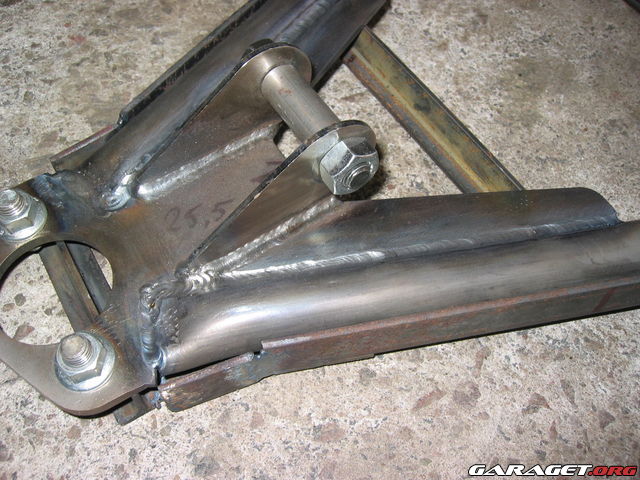

Blir hyfsade sömmar med TIG:en.



https://www1.garaget.org/gallery/archive/134927/897717_f02idg.jpg

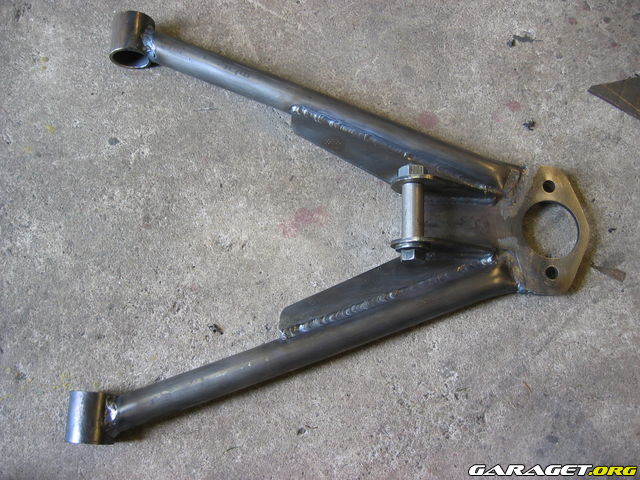

Ena sidan färdigsvetsad.
Super Seven Nova R1 (2009)
Citera
692 Inlägg
7 april 2010
Trådstartare
#7

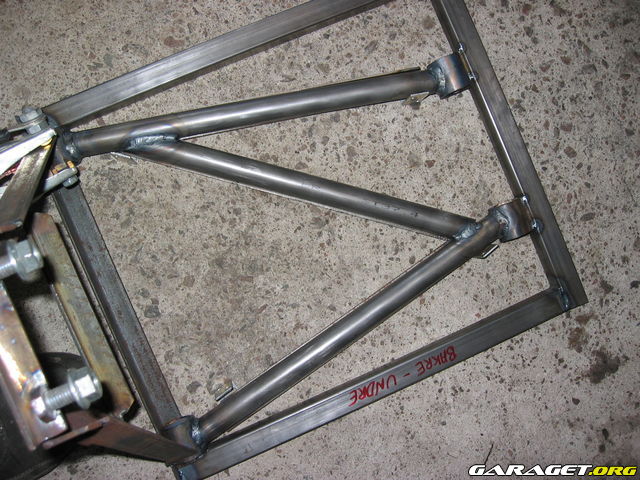

Bakre bärarmarna tillverkas av samma rörkvalitet som dom främre.

https://www1.garaget.org/gallery/archive/134927/897718_quitab.jpg

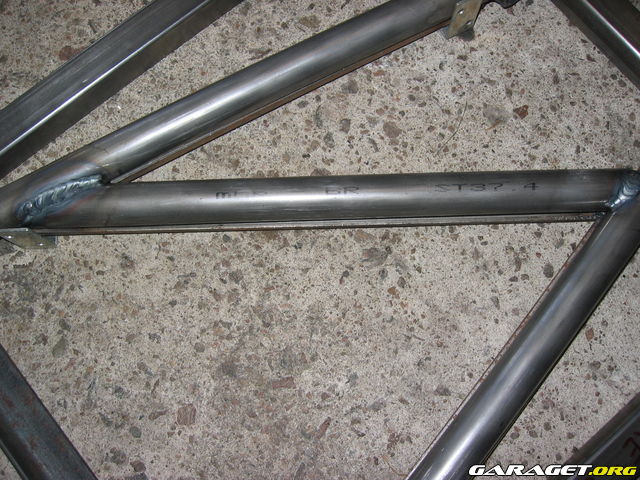

Dom bakre bärarmarna tillverkas på samma sätt som dom främre.



https://www1.garaget.org/gallery/archive/134927/897719_1fs3ui.jpg


https://www1.garaget.org/gallery/archive/134927/897720_3nsmm3.jpg

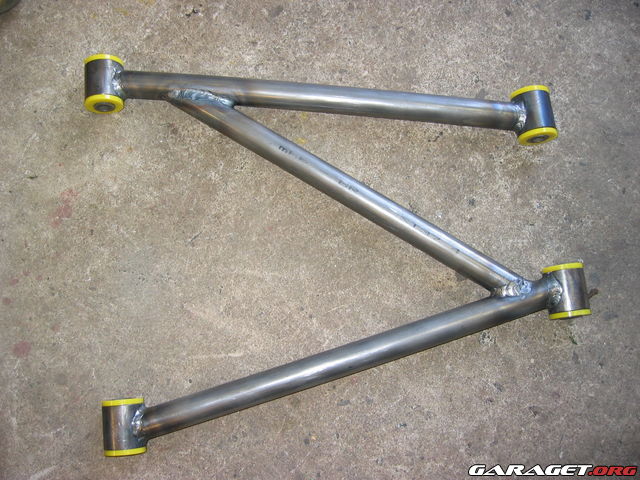

Färdigsvetsad med ipressade urethanbussningar.
Super Seven Nova R1 (2009)
Citera
692 Inlägg
7 april 2010
Trådstartare
#8

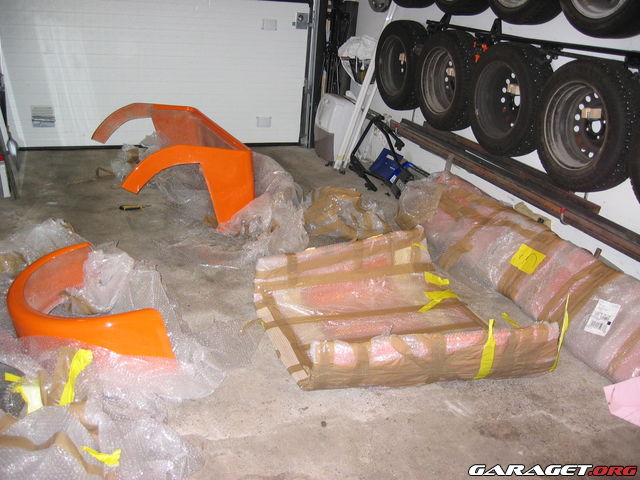

Här har plastbitarna anlänt från England. Det som lovades skulle ta 4 veckor tog 7 månader....jag var nära att åka över och ta hand om problemet på plats så att säga...ingen bra service! Och till råga på allt var sidorna knäckta + ett par andra skador, men sånt är livet.



https://www1.garaget.org/gallery/archive/134927/898091_6v846i.jpg



https://www1.garaget.org/gallery/archive/134927/898094_63xiqr.jpg

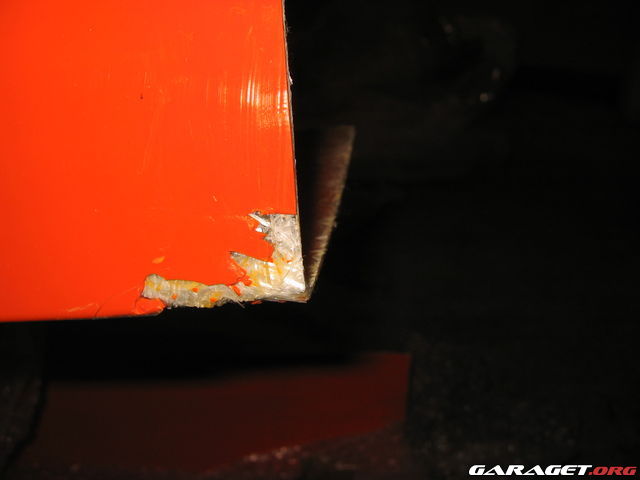

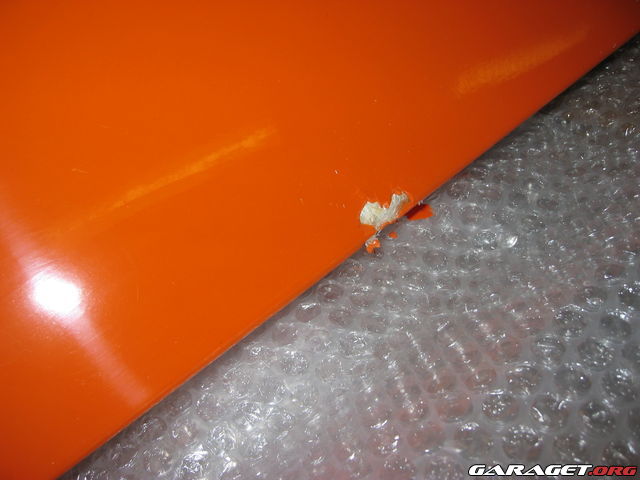

Man kan inte påstå att dom hanterade grejorna bra i transporten..



https://www1.garaget.org/gallery/archive/134927/898099_mrh6x9.jpg
Inte speciellt snyggt.
Super Seven Nova R1 (2009)
Citera
692 Inlägg
7 april 2010
Trådstartare
#9

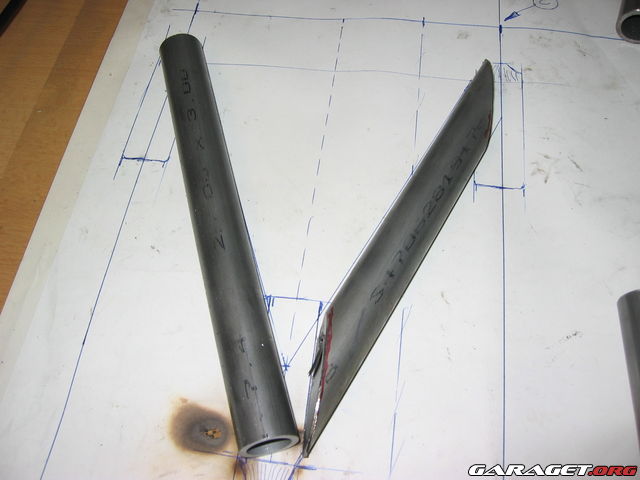

Dom bakre/övre bärarmarna börjar tillverkas.


https://www1.garaget.org/gallery/archive/134927/898317_du0wer.jpg

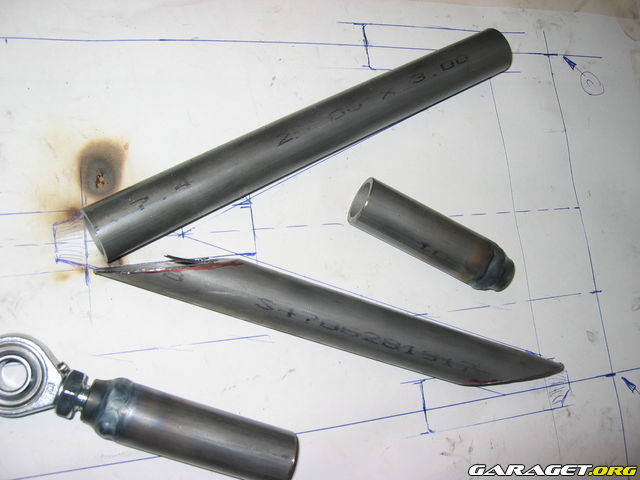

Ritning i skala 1:1.



https://www1.garaget.org/gallery/archive/134927/898321_xdp9vj.jpg
Samma rörkvalitet som i dom främre bärarmarna.


https://www1.garaget.org/gallery/archive/134927/898323_f0pve7.jpg

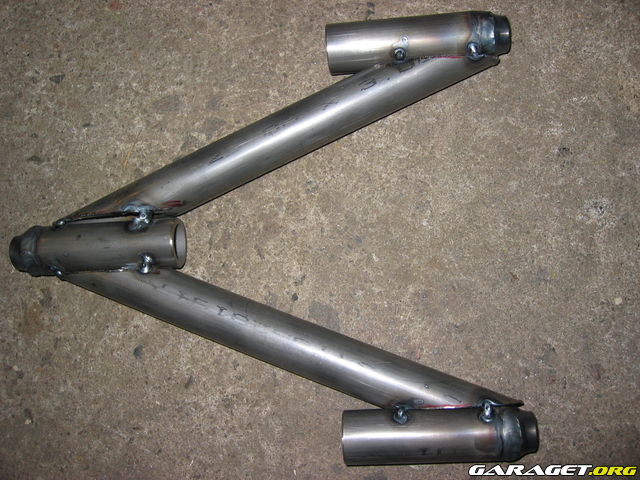

Bärarmen punktad ihop.


https://www1.garaget.org/gallery/archive/134927/898338_5hyw7n.jpg

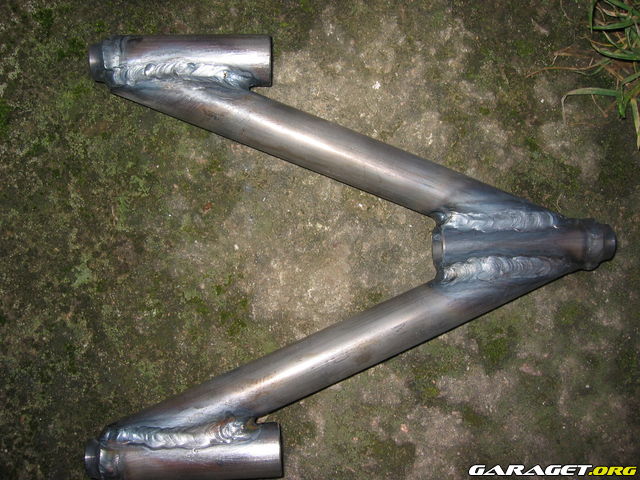

Nu börjar det likna något.



https://www1.garaget.org/gallery/archive/134927/898339_w6gldr.jpg

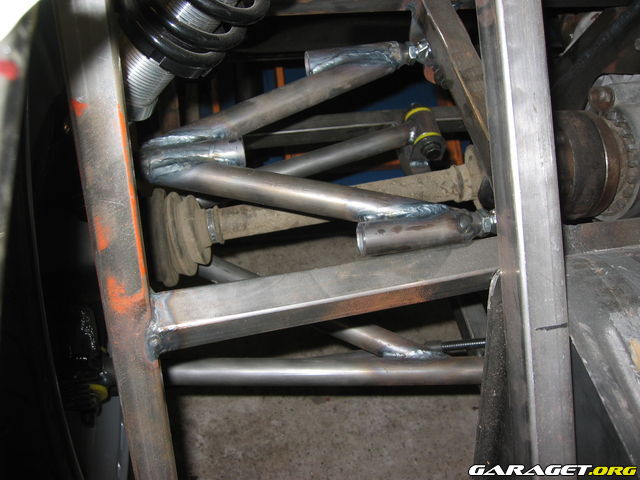

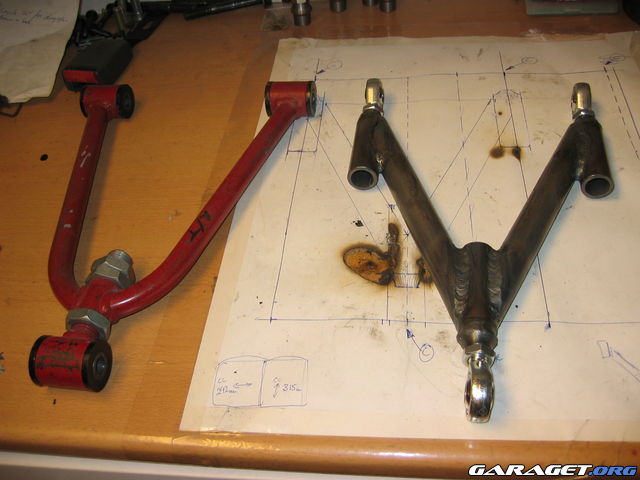

Engelsktillverkad till V (i icke godkänt material av SFRO) kontra egentillverkad till H.


https://www1.garaget.org/gallery/archive/134927/898343_qadvn0.jpg

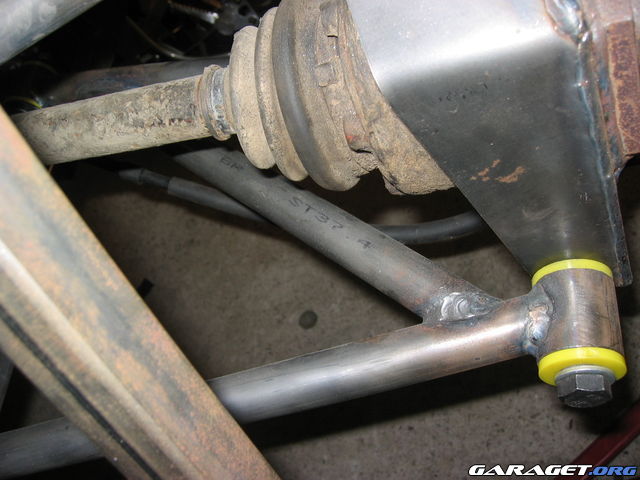

Provmontering av armarna i chassiet.



https://www1.garaget.org/gallery/archive/134927/898344_kpzx16.jpg
Super Seven Nova R1 (2009)
Citera
692 Inlägg
7 april 2010
Trådstartare
#10

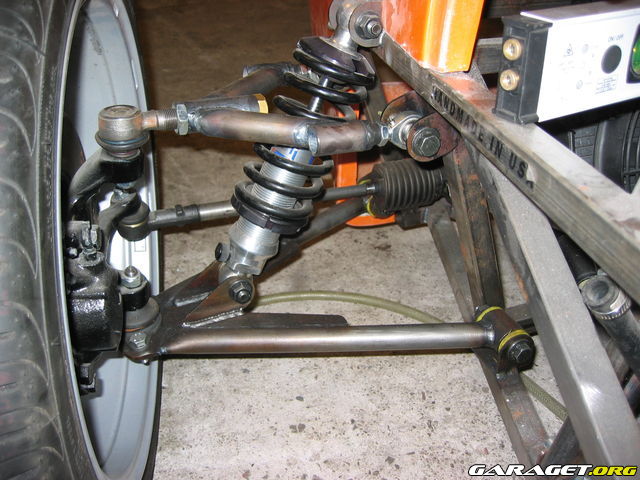

Provmontering av bärarmar och coilovers.

https://www1.garaget.org/gallery/archive/134927/898348_o9ozof.jpg
Framvagnen provmonteras med dom nytillverkade bärarmarna.
Super Seven Nova R1 (2009)
Citera
730 Inlägg
7 april 2010
#11
Underbart bygge:)
Citera
692 Inlägg
7 april 2010
Trådstartare
#12

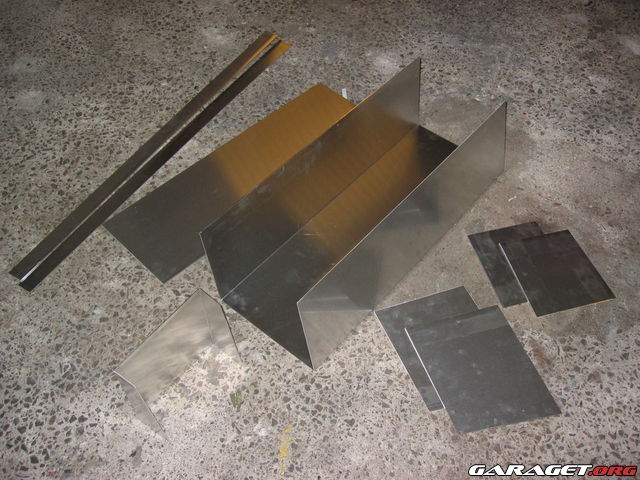

Egentillverkad bensintank i aluminium med inbyggd catchtank. Perfekt tillfälle att provköra AC/DC TIG:en lite i aluminium också.


https://www1.garaget.org/gallery/archive/134927/898359_edfahr.jpg

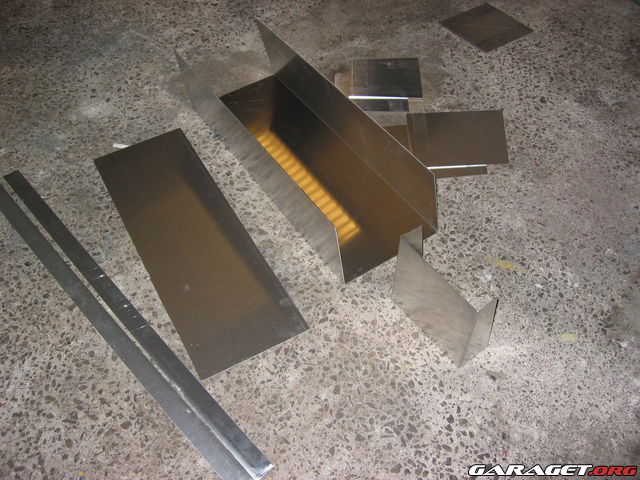

Tyvärr saknas jag ett par maskiner i det lilla garaget: klipp och bockmaskin så här fick jag hjälp av en kompis att få till dessa bitarna ur 2mm aluminium.


https://www1.garaget.org/gallery/archive/134927/898361_8fpo54.jpg


https://www1.garaget.org/gallery/archive/134927/898363_zb4qxq.jpg

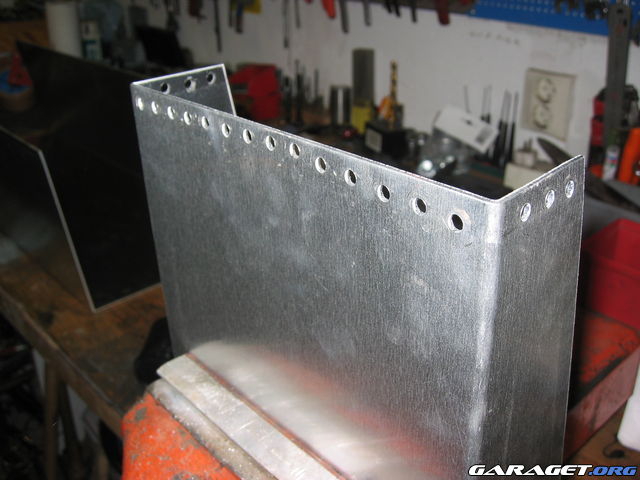

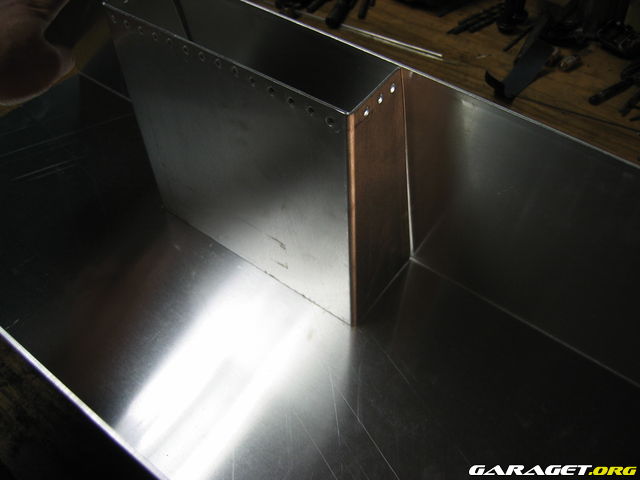

Catchtanken under tillverkning. Jag borrar hål i den i ovankanten så bensinen kan rinna ut i huvudtanken när catchen är full.



https://www1.garaget.org/gallery/archive/134927/898366_hzt5am.jpg

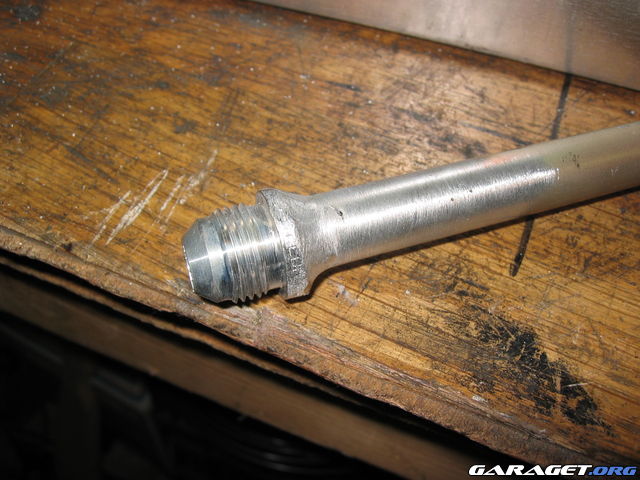

Testar så allt stämmer.


https://www1.garaget.org/gallery/archive/134927/898369_noomuw.jpg

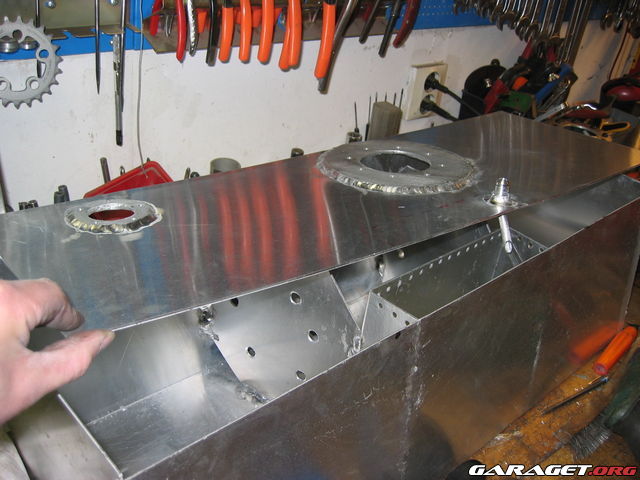

Här har jag svetsat ihop ett rör med en AN koppling som skall ligga i botten på catchen som sedan går till huvudpumpen utanför tanken.


https://www1.garaget.org/gallery/archive/134927/898374_wnitfw.jpg
Skvalpplåtarna svetsade på plats. Har även svetsat i plåtar för förpumpen som fyller catchen samt för VDO nivågivaren från en SAAB 96 (V4) om Ni minns dom bilarna...


https://www1.garaget.org/gallery/archive/134927/898381_8jz6n7.jpg

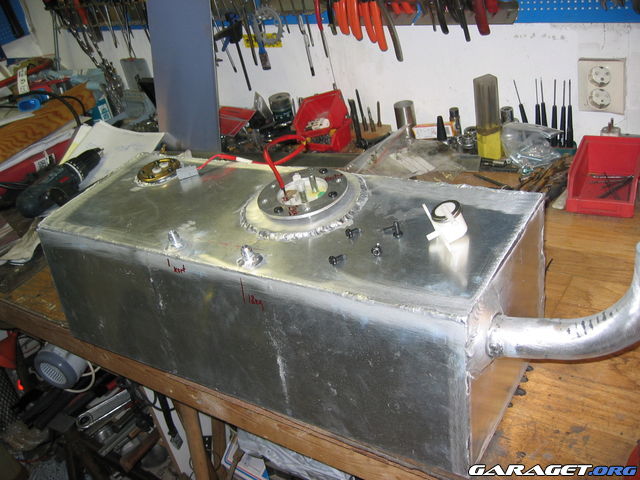

Tanken ihopsvetsad, förpump och givare monterade.
Super Seven Nova R1 (2009)
Citera
692 Inlägg
7 april 2010
Trådstartare
#13
master_- skrev:
Underbart bygge:)
Tackar.
Dom är inte särskilt snygga i modellen med riktigt roliga att köra med - speciellt med en hojmotor som ylar på lite högre varv..!
Super Seven Nova R1 (2009)
Citera
692 Inlägg
7 april 2010
Trådstartare
#14

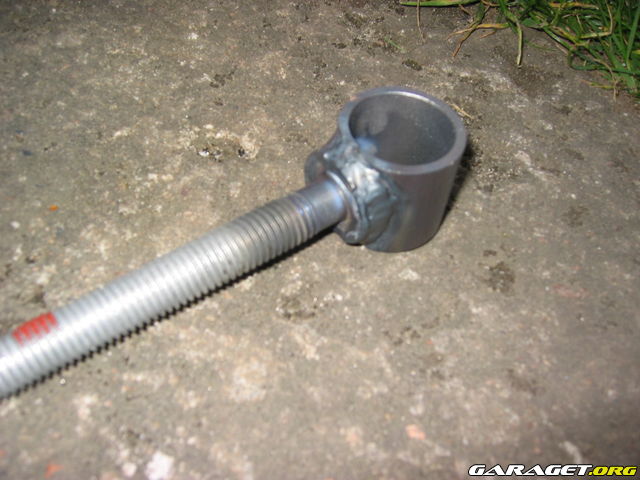

SFRO gillar inte länkhuvuden överallt så den övre/bakre bärarmen får en justerbar urethanbussning istället.



https://www1.garaget.org/gallery/archive/134927/898394_szvv06.jpg

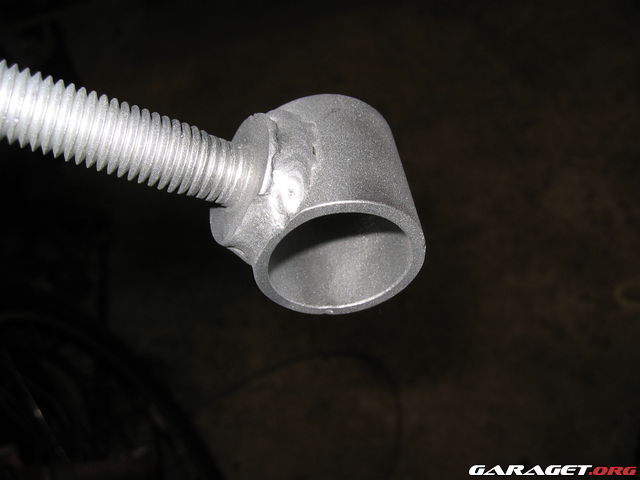

M14 bult svetsas ihop med hydraulrörshylsan.


https://www1.garaget.org/gallery/archive/134927/898397_xwn28u.jpg

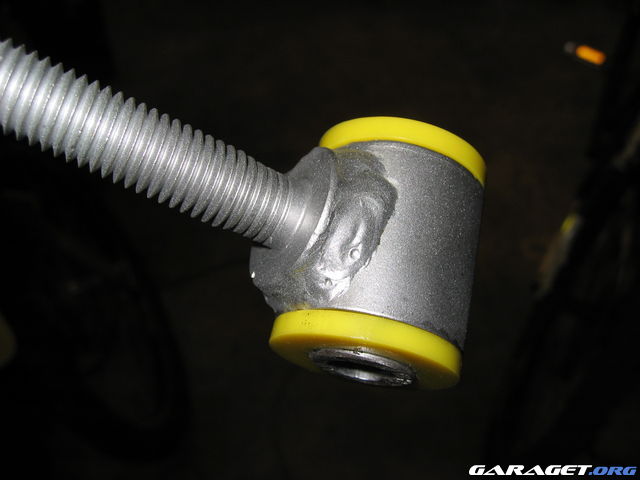

Efter en liten runda i blästerskåpet börjar den se clean ut.



https://www1.garaget.org/gallery/archive/134927/898398_aaqc3f.jpg
Nu med monterad bussning, men olackad.


https://www1.garaget.org/gallery/archive/134927/898399_l53ktk.jpg

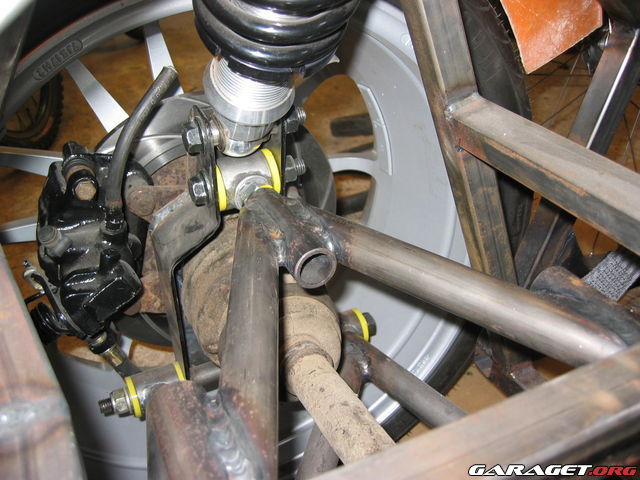

Provmonterad i bil.
Senast redigerat av 33Coupe (7 april 2010)
Super Seven Nova R1 (2009)
Citera
692 Inlägg
7 april 2010
Trådstartare
#15
Infästning av bränslerör/slangar svetsas fast på ena ramröret.

https://www1.garaget.org/gallery/archive/134927/898403_ucfdf6.jpg

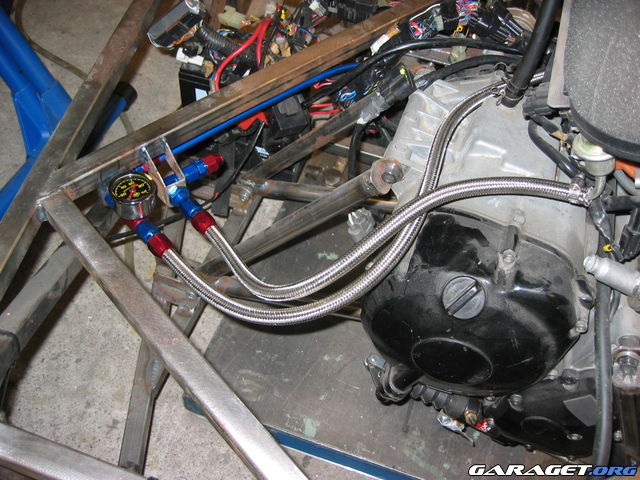

Infästning av bränslerör/slangar svetsas fast på ena ramröret.



https://www1.garaget.org/gallery/archive/134927/898404_8mwjl4.jpg

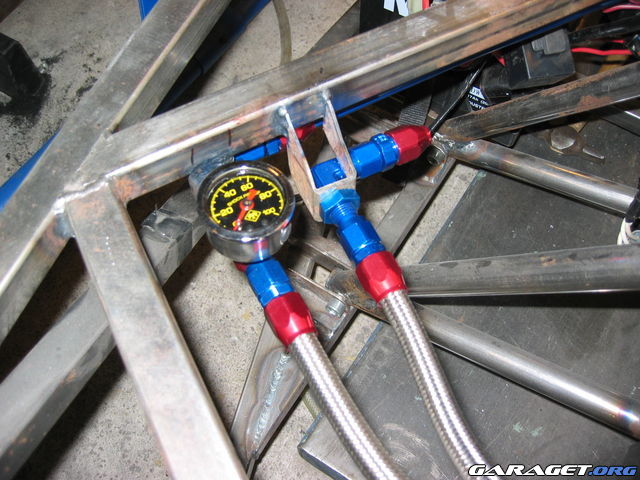

Oljefylld bränsletrycksmätare och Russel kopplingar.
Super Seven Nova R1 (2009)
Citera
692 Inlägg
7 april 2010
Trådstartare
#16

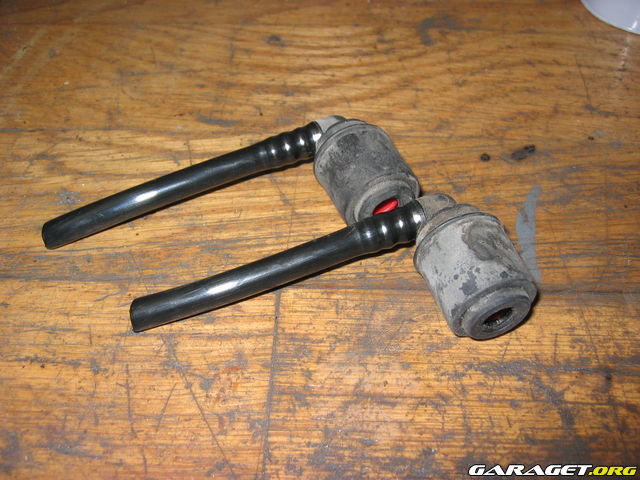

Snabbkopplingarna till bränslet togs från en Volvo 850

https://www1.garaget.org/gallery/archive/134927/898408_op3gbk.jpg

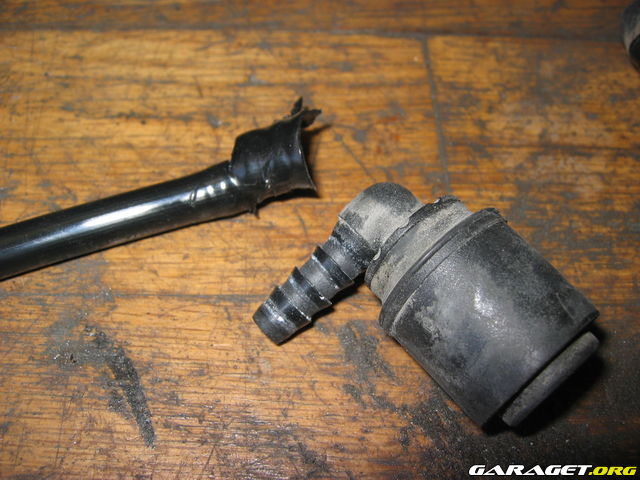

Efter en liten tur till Returbilen fick jag tag i ett par snabbkopplingar till förpumpen som jag använder mig av (Volvo 850).



https://www1.garaget.org/gallery/archive/134927/898410_9qqxai.jpg
Plastslangen plockades av till förmån för Russel metallomspunna slangar.
Super Seven Nova R1 (2009)
Citera
1 290 Inlägg
7 april 2010
#17
Grymt bygge!
Citera
KHRacing
7 april 2010
#18
mkt mktt häftigt bygge tycker jag, har två frågor :-)

Jag kan inte finna någon info om backväxeln, eller har jag missat det ?

samt.. 150 hk,,, = 750kg på SFRO & de godkänner rinte strypningar, hur löstes detta ?

Via det låga vridet istället för effekten ev: ?

mvh k
Citera
692 Inlägg
8 april 2010
Trådstartare
#19
Exsicco skrev:
Grymt bygge!
Tackar!
Super Seven Nova R1 (2009)
Citera
692 Inlägg
8 april 2010
Trådstartare
#20
KHRacing skrev:
mkt mktt häftigt bygge tycker jag, har två frågor :-)

Jag kan inte finna någon info om backväxeln, eller har jag missat det ?

samt.. 150 hk,,, = 750kg på SFRO & de godkänner rinte strypningar, hur löstes detta ?

Via det låga vridet istället för effekten ev: ?

mvh k
Jag kommer till backen snart bland bilderna: den är elektrisk - du får se detta strax. Funkar riktigt bra tack vare bilens låga vikt.
Vikten - jodå bilen fick viktas upp inför vägningen/regbesiktningen.
MVH G
Super Seven Nova R1 (2009)
