Hej, har på senare tid funderar mycket kring just ljudaktiverad LED, ser ju rätt maffigt ut å ha LED som blinkar i takt till basen. Sökte då runt på nätet men fann till min förvåning inga apparater eller dylikt som uppfyllde mina behov. Då bestämde jag mig för att bygga mig en egen.

Observera att detta endast är en prototyp! Prototypen är byggd för hemmabruk inomhus och har därför de mest lämpade kontakterna för detta ändamålet.

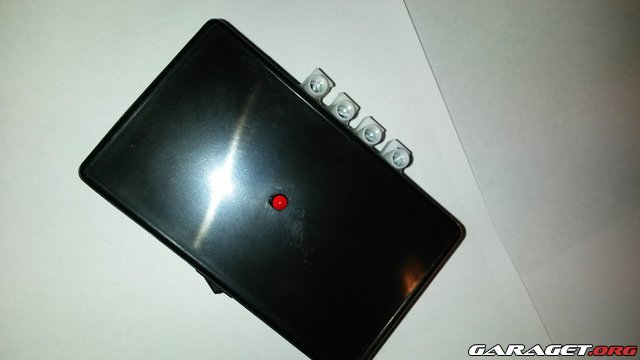

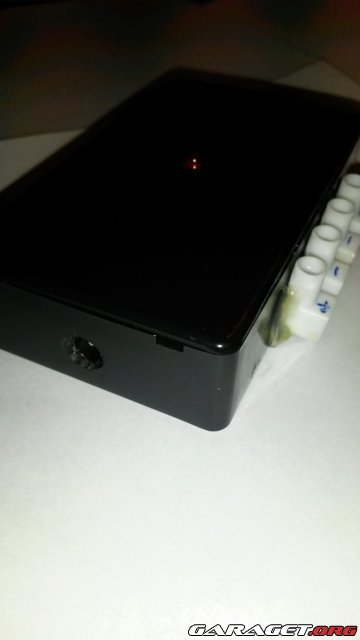

Min lilla uppfinning kopplas till 12 V med strömadapter eller direkt på ett batteri. Uppfinningens syfte är att göra om ljudpulser (endast bas) till spänningspulser som skickas ut till LED lampor/slingor (eller annan liknande lågvoltsljuskällor). Ljudingången in är via lämplig honadapter (RCA-hona, phono-hona, skruvplint eller 3,5mm hona) och utgången är en grov skruvplint för att kunna hantera större/fler kopplingar. Den har även on/off-switch samt driftlled.

Alltså det manicken gör är att den helt enkelt gör om ljudpulserna till spänningspulser UTAN direkt kontakt med någon högtalare eller förstärkare/slutsteg. Detta ger extra bra kontroll över hur pass starkt man vill att ljuset ska blinka då den omvandlar spänningen ut efter vad den får i insignalen vilket betyder att om du har låg volym på stereon så har du låga spänningspulser på uppfinningens utgångar. Här kan man troligtvis koppla in en potentiometer för att kunna justera ljusets styrka ytterligare.

Saker som behövs är alltså strömsladd, ljudsladd och lampsladd.

Jag tycker själv att denna uppfinning är ett klockrent objekt på marknaden men jag behöver synpunkter från fler, framför allt ljudintresserade, personer om det är en produkt som skulle kunna bli intressant om den kom ut på marknaden.

Marknadspris tänkte jag kring 100 kr/st.

Jag nämner inte vad för komponenter eller kostnad för bygget för säkerhets skull.

Vill jättegärna höra era synpunkter så kommentera gärna! Orkar ni inte kommentera så kan ni går in på denna länk http://strawpoll.me/4552033 och kryssa i det svar som ni tycker.

Tack!

Vad jag vet så finns det redan vissa högtalare och led-slingor som reagerar till musiken. Men inget där man själv kan ansluta vad man vill ska blinka

Ja, jag vet, det var det jag fann när jag sökte. Men just en sån här tyckt inte finnas någonstans

Den är för billig. (Notera att jag inte tar ett eventuellt marknadsvärde i beaktning). En eventuell ÅF vill lägga på minst 100% på priset, jag förutsätter att även du vill lägga på en viss procent.

Räknar jag baklänges på ditt tilltänkta marknadspris så finns det inte mkt kvar för tillverkning, mtrl samt ev. förtjänst.

Nästa detalj, mig veterligen styrs led genom strömreglering, spänningen är helt ovidkommande, genom att endast reglera spänningen kan få oönskade konsekvenser för eventuell slutanvändare.

Injustering av max/min strömmen borde man kunna göra, om nu du inte har tänkt att sälja med specifik belysning också.

Återigen priset, fordonsanpassad elektronik kräver sin man (nåja, konstruktör ivarjefall ) och för att uppfylla de ställda krav som finns krävs en del skyddselektronik, bara den detaljen som att klara exempelvis load dump är ju runt en 20-30:-/st bara för komponenterna i en mindre serie (om säg 50-100 enheter).

Lycka till!

hmm, jo det är sant.

Jag har tänk sälja den som det den på sätt och vis är, en spänningsregulator som styrs av ljudpulser. Själva idén kom just pga att jag bara hittade liknande produkter med fast belysning. Bra att du påminde mig om det för hade ärligt talat glömt bort den biten, självklart ska där in en eller flera säkringar som ska skydda innan och efter manicken. Bra att du sa det! Får skissa lite på hur jag ska lägga upp det på den biten. Tack!

Nu är jag troligtvis för gammal för att förstå nyttan med uppfinningen, men kan i varje fall komma med lite tips och förslag som skulle möjliggöra inkoppling av det flesta förekommande LED belysningar som finns på marknaden.

Absolut enklast, billigast och driftsäkrast så skulle jag rekommendera att använda en mikroprocessor som använder sig av en PWM utgång för att reglera en highsideswitch.

Fördelen med highsideswitchar är att de flesta har inbyggd skyddselektronik, load dump, kortslutningsäker, överspänningsskydd, överhettningsskydd mm.

Ytterligare fördelar är att välja en highsideswitch som har diagnostikutgång, genom denna så kan man mäta strömmen och se till att den inkopplade lasten inte brinner upp. (exempelvis en traditionell lysdiod).
Genom att använda sig av PWM styrning så kan du även reglera ljusstyrkan på LED belysning som innehåller egen skyddselektronik. (typ tänk färdig 12V LED-slingor).

På själva ingången så ska du självklart ha ett bandpassfilter eller lågpassfilter så att användaren kan välja vilken frekvens som den skall reagera på. Det finns aktiva sådan filterkretsar (exempelvis MF10CCN) alternativt att du använder dig av mikroprocessorn och skriver ett eget mjukvarufilter. Det går även att bygga ett passivt filter med konding, motstånd och spole/drossel om man ska vara oldschool.

På den här filmen så är det en kille som byggt något liknande(?) I varje fall så visar den resultatet av ett 3:e ordningens butterworthfilter. https://www.youtube.com/watch?v=IGm35OTNSxg

Kör du med en mikroprocessor så är det ju en enkel sak att kasta på USB och sedan skriva egen mjukvara till exempelvis en androidtelefon där man kan göra alla inställningar som behövs.

Jag ser följande framför mig, man kopplar in en 3.5mm plugg i telefonen, startar spotify, sedan i med USB kabeln från telefonen och till din uppfinning, sedan så kan man justera in alla parametrar, max/min spänning, ström och vilken typ av filter som man med slides kan justera så att man får just den blinkning/belysning som man nu önskar sig.

Nästa steg är ju att man använder sig av telefonens kamera, man ställer in önskad blink etc på själva telefonen, sedan så filmar man ljuskällan som ska blinka och telefonen adapterar/justerar själv in filtret med feedback från själva kamerabilden så att blinkingarna blir som man hade tänkt sig, då spelar det mindre roll vilken typ av led typ som kopplas in. (bara man inte har för hög ström förstås).

Varför inte skita i 3.5mm plugg och bara ha en mikrofon?

rawsezx skrev:

Nu är jag troligtvis för gammal för att förstå nyttan med uppfinningen, men kan i varje fall komma med lite tips och förslag som skulle möjliggöra inkoppling av det flesta förekommande LED belysningar som finns på marknaden.

Absolut enklast, billigast och driftsäkrast så skulle jag rekommendera att använda en mikroprocessor som använder sig av en PWM utgång för att reglera en highsideswitch.

Fördelen med highsideswitchar är att de flesta har inbyggd skyddselektronik, load dump, kortslutningsäker, överspänningsskydd, överhettningsskydd mm.

Ytterligare fördelar är att välja en highsideswitch som har diagnostikutgång, genom denna så kan man mäta strömmen och se till att den inkopplade lasten inte brinner upp. (exempelvis en traditionell lysdiod).
Genom att använda sig av PWM styrning så kan du även reglera ljusstyrkan på LED belysning som innehåller egen skyddselektronik. (typ tänk färdig 12V LED-slingor).

På själva ingången så ska du självklart ha ett bandpassfilter eller lågpassfilter så att användaren kan välja vilken frekvens som den skall reagera på. Det finns aktiva sådan filterkretsar (exempelvis MF10CCN) alternativt att du använder dig av mikroprocessorn och skriver ett eget mjukvarufilter. Det går även att bygga ett passivt filter med konding, motstånd och spole/drossel om man ska vara oldschool.

På den här filmen så är det en kille som byggt något liknande(?) I varje fall så visar den resultatet av ett 3:e ordningens butterworthfilter. https://www.youtube.com/watch?v=IGm35OTNSxg

Kör du med en mikroprocessor så är det ju en enkel sak att kasta på USB och sedan skriva egen mjukvara till exempelvis en androidtelefon där man kan göra alla inställningar som behövs.

Jag ser följande framför mig, man kopplar in en 3.5mm plugg i telefonen, startar spotify, sedan i med USB kabeln från telefonen och till din uppfinning, sedan så kan man justera in alla parametrar, max/min spänning, ström och vilken typ av filter som man med slides kan justera så att man får just den blinkning/belysning som man nu önskar sig.

Nästa steg är ju att man använder sig av telefonens kamera, man ställer in önskad blink etc på själva telefonen, sedan så filmar man ljuskällan som ska blinka och telefonen adapterar/justerar själv in filtret med feedback från själva kamerabilden så att blinkingarna blir som man hade tänkt sig, då spelar det mindre roll vilken typ av led typ som kopplas in. (bara man inte har för hög ström förstås).

Varför inte skita i 3.5mm plugg och bara ha en mikrofon?

Tack så mycket för dina bra synpunkter! Riktigt bra ide med en microprocessor som styrenhet! Ända problemet här e att jag inte är så insatt i den typen av styrenheter så vet inte hur man kopplar dom. Inte heller ett datageni när det gäller att programmera haha Men allt går att lära sig såklart. ska genast kolla på dessa processorer!

En bra start kan ju vara att prova Arduino kanske? http://www.arduino.cc/
Man programmerar i deras egna språk som bygger mycket på C. Kostar typ 200kr på Kjell eller 50kr från kina.

Har hållit på en del med dessa i plugget, fungerar fint till enklare grejjer!
