Tjena!
Då det finns en del av oss som tycker de e lika roligt att glo under skalet på ett slutsteg som att glo under huven på en bil tänkte jag nu starta en tråd där man kan lägga upp lite bilder på detta så andra kan njuta av dessa!

Det är kul om man kan lägga ut så mycket info om steget som möjligt dessutom. Storlek, Vikt, Teknisk Spec osv. Gärna ha någon tumstock eller annan referenspryl att jämföra med då bilder gärna luras annars En liten kommentar är ju dessutom välkommen om man har något att säga om steget!

Lägger upp ett exempel på hur ett inlägg kan se ut nedan:

Steg: U-dimension DB2500,1D

Mått: 52 x 23,6 x 6,1 cm
Vikt: Runt 10kg

Spec:
Slutstegs typ: Monoblock
Antal kanaler: 1 kanal
Effekt mätt i: 12volt/0.1% THD
Effekt RMS (1Ω): 2000w x 1
Effekt RMS (2Ω): 1000w x 1
Effekt RMS (4Ω): 500w x 1
Dämpningsfaktor: 400
Avsäkring: 250A Extern

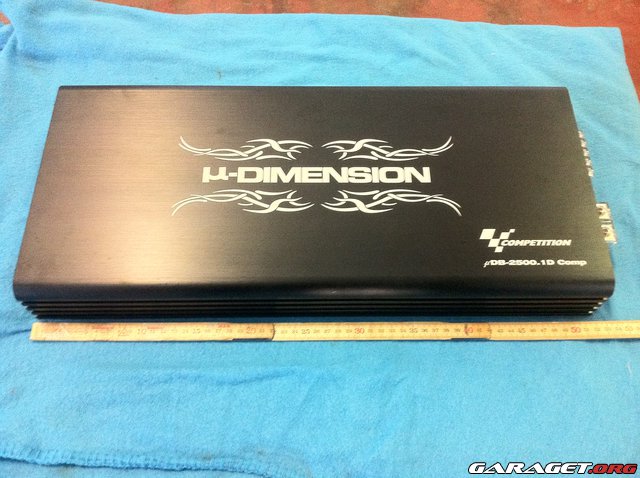

UTSIDA

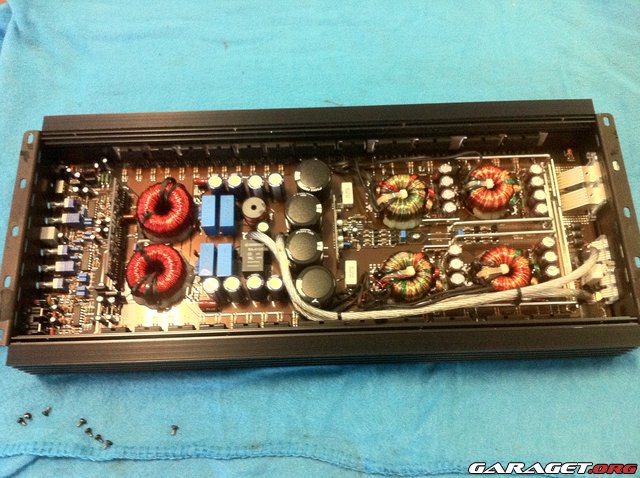

INSIDA

Fyll på med fler! Jag kommer själv slänga upp fler inlägg senare!

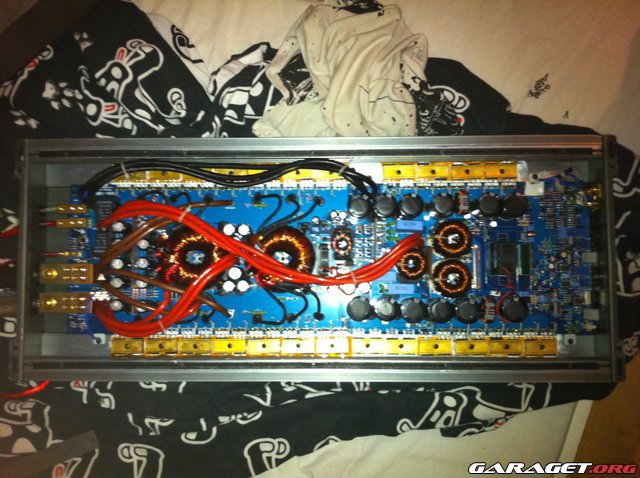

Kicker sx 1250.1



En liten bit av utsidan iaf







Inbyggda ljudprocessorn.

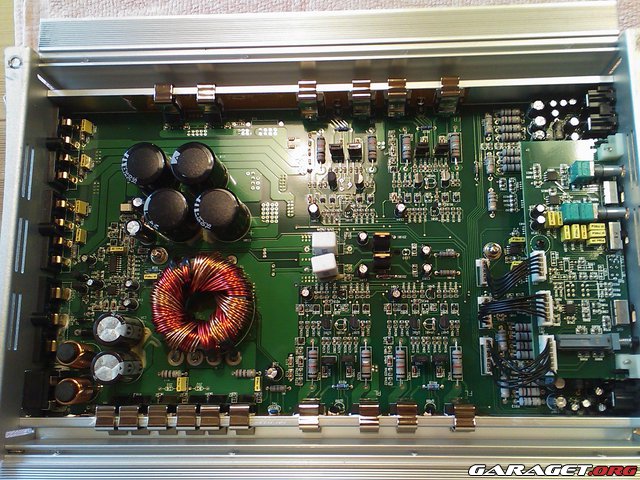

Zachry 4100
4x 170w rms i 2 ohm.

AutoStudio REFERENCE1500.1

Effekt (RMS): 1 x 700 watt (4 ohm) 1 x 1100 W (2 ohm) 1 x 1500 W (1 ohm) Fas (0 ° - 180 °) Bass Boost (0 - 12 dB) Sub Sonic (15 - 50 Hz) Lågpassfilter (30 - 300 Hz)




Genesis Dualmono

Features:
Power Source [Volts] 10.8 ~ 14.4
Number of Channels 2
Rated Power @ 14.4v [4 Ohm] 2 x 100
Watts RMS @ 0.1% - Rated [2 Ohm] 2 x 200
All Channels Driven - Rated [Bridge 4 Ohm] 1 x 400
Typical Power @ 14.4v [4 Ohm] 2 x 150
Watts RMS @ 0.1% - Typical [2 Ohm] 2 x 250
All Channels Driven - Typical [Bridge 4 Ohm] 1 x 500
Maximum Current Draw 58 Amps
Signal to Noise Ratio 'A' Wtd [4 Ohm]>100dB
THD + Noise @ Rated Output 0.1%
Input Sensitivity [Volts RMS] 0.3 ~ 5
Frequency Response 20 Hz ~ 20 KHz
Dimensions H x W x D [mm] 62 x 300 x 210
Weight [Kg] 4.1

Steget jag använde under tävlingsäsongen 2011, riktigt välbyggt och det märktes en del på vikten då det var ett tungt as, riktigt nice ljud från det med även om det mest användes till att spela högt med i min ägo, nu är det sålt dock och hoppas nye ägaren har lika stor glädje av det som jag haft.

Steg: B2 Audio M1S (2011 års modell)
Mått: 280 x 720 x 74 mm
Vikt: Runt 24kg

Spec:
Slutstegs typ: Monoblock
Antal kanaler: 1 kanal
Effekt i 1 ohm RMS:    5000 W x 1 vid 12 volt (3500wrms vid 10V)
Avsäkring: 650A Extern

mitt gamla SS XXX 10.000D

Intressant tråd på vissa sätt.

Men glöm inte för er som har garantier kvar på era slutsteg att många tillverkare så slutar de gälla när man skruvar i sär stegen om de går sönder.

Mvh//Björn

dbakuten skrev:

Intressant tråd på vissa sätt.

Men glöm inte för er som har garantier kvar på era slutsteg att många tillverkare så slutar de gälla när man skruvar i sär stegen om de går sönder.

Mvh//Björn

här uppe hinner man inte ha kvar stegen nog länge innan  de blir stulet..  men de är ju en anledning till att bygga nytt

dbakuten skrev:

Intressant tråd på vissa sätt.

Men glöm inte för er som har garantier kvar på era slutsteg att många tillverkare så slutar de gälla när man skruvar i sär stegen om de går sönder.

Mvh//Björn

Warranty seal......dessa får EJ påverkas.....och även om man lyckas lossa dem utan att de går sönder så syns det oftast ngn påverkan på dem iaf..och då kan de vara kinkiga men det med....

Råkade själv ut för det då det var en rispa i en sådan och de vägrade gå på garantin, problemet var att rispan kom då jag klantade mig när jag slet loss plasten Dock fick de ge sig efter en koll av steget då en lödning till ena kanalen var kass.....men det tog en stund med mkt tjötande på dem......

DLS Performance CA41
4x70Wrms @ 4ohm
http://dls.se/sv/car/prod.html?produkt=sv_103
