Portal skrev:

Väntar ivrigt på nästa uppdatering

Är tanken att Can amen ska bli blanksvart senare?

Ja nått i den stilen

Chevrolet_racing skrev:

snyyyggt jocke
måste man passa sig på gatorna i vår eller??

Förhoppningsvis framvagnen får bli nästa vinter. Men vill ha den körklar i vår

Onlyrobin skrev:

Ser ut som en ny koncept bil!

Blir riktigt coolt om du hade monterat i typ en liten v8 twinturbo el liknande,
audi 4.2 och turbokonvertera.

Sök lite sponsorer? du verkar ju duktig på cad och data program, lägg fram ditt projekt för några företag o se om någon nappar.


Tror de kan bli coolt.

Funderat mkt på olika motorer men eftersom det bara är 55 cm mellan brandvägg och bakaxel lämnar det inte mkt spelrum för stora maskiner

Kontaktat en del företag och vissa verkar intresserade men får bli att leta spons på delar när ramen är klar så man har mer att visa

Snitch skrev:

Ta en rak femma från Audi och stoppa i

Läst hela tråden nu. Väldigt fint jobb du gör!

Tackar!

Diabel skrev:

saknar du plats i bilen så fundera på en wankel motor från rx7 eller något.  400 hk med oöppnad motor och orginal agg är inga problem ... och så låter de så ballt !

Enda anledningen till att de inte blev wankel är soppaförbrukning samt kostnader för reservdelar.


Har inte uppdaterat på ett ta nu, anledningen är att det inte hänt mkt.
Men subarugrejerna är sålda och detta har införskaffats:

Saab 2.0 turbomotor
900 vxl-låda
axlar/knutar

det som fattas:
-elbox motor
-spindlar, nav
-ok och skivor

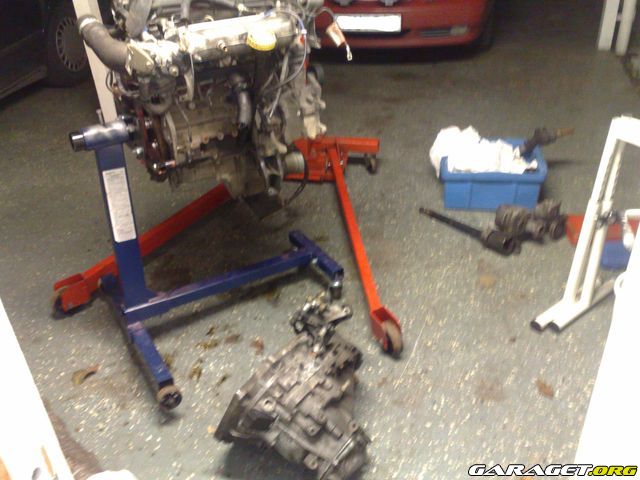

Såhär ser motorn ut (fick hem den för 30 min sedan):

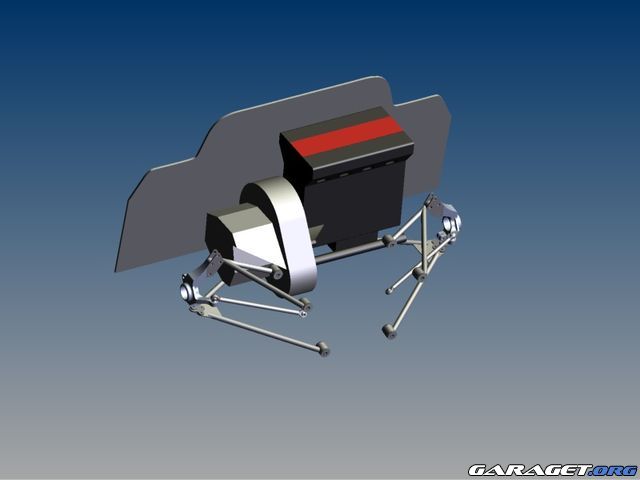

mkt enkel cad för att se att motor/låda passar i ramen

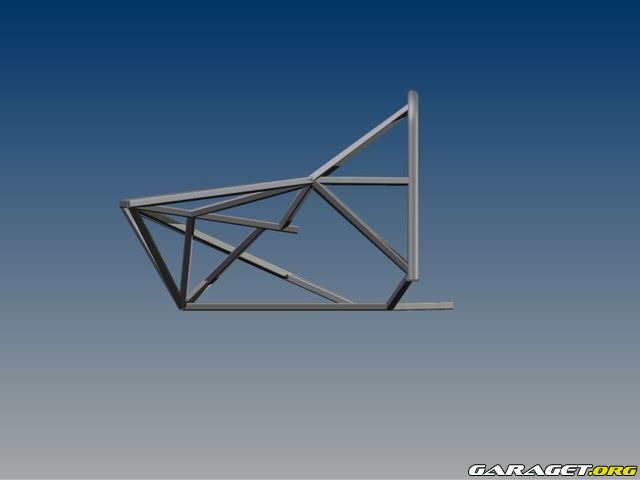

Även ritat en ramskiss


enkel grundskiss på ram

måste dock räkna lite på den, sen anpassa efter hjulupphängningen som kommer räknas fram så fort jag fått hem spindlarna.

Nån som har ett par 9-5 spindlar/nav liggandes?

Se nu till att montera ihop det där med saabs T5-sprut, kraftfullt som få, och fullt mappbart, i realtid!

Jag sa ju åt dig att slänga ned en Saabsnurra Nu får du jobba på lite och uppdatera med bilder lite mer frekvent för detta blev just VÄLDIGT intressant

naee, coolare med en boxer + turbo ju! jaja smaken är som baken.. Kul bil/projekt iallafall! /Robin

Låter nice med saabmotor de e riktigt bra grejer faktiskt.

En bra motivering för att använda saabmotor är att man lätt kommer upp i 400-500 kusar utan att behöva byta nånting i block/topp. bara kringutrustningen. vilket gör att det är ett väldigt billigt alternativ att bygga på.

Ser fram emot fortsättningen
MVH Ante

Spindlar har införskaffats från en 9-5a från 98. Och med detta har jag slutfört ritandet på spindlarna och dess fästen. Även en geometri för hjulupphängningen är framtagen!

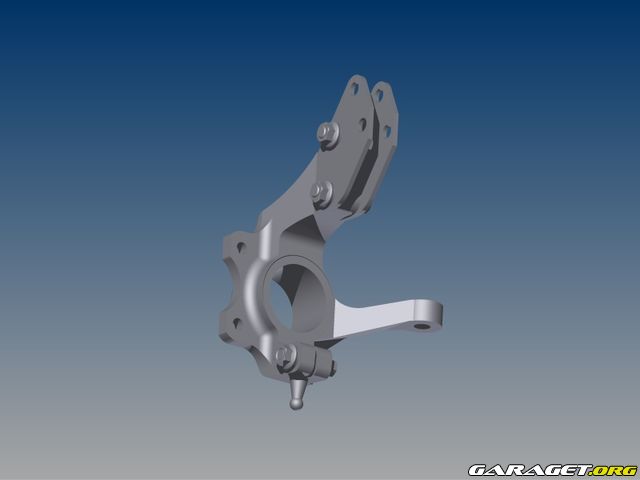

Såhär ser spindlarna ut, kommer köra på orginal spindelled för undre bärarmen och ett eget fäste med ett ledlager för övre armen

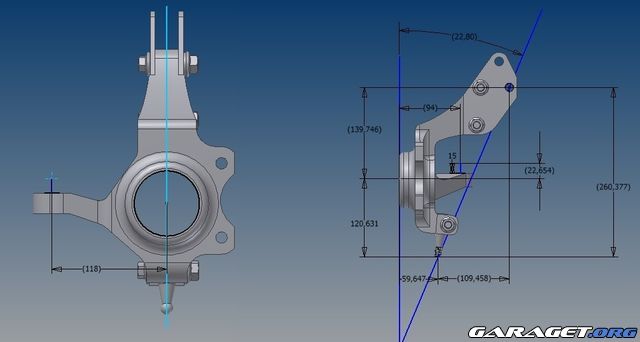

Ni kanske reagerar på mkt KPI?
Med dom förutsättningarna jag har vad det gäller paketering med spindlar, ram och stötdämpare så är de nackdelar med att ha mycket spindelvinkel försumbara. Nackdelen skulle vara sättet man skicka in krafterna i bärarmna på i så fall.

Genom Lotus Shark har en  upphängningsgeometri simulerats fram.

Lite overkill (?) men det finns kanske någon som tycker det är intressant att se så lägger upp data på upphängningen:

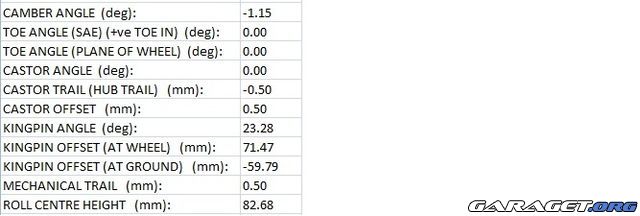

Ett par statiska värden:

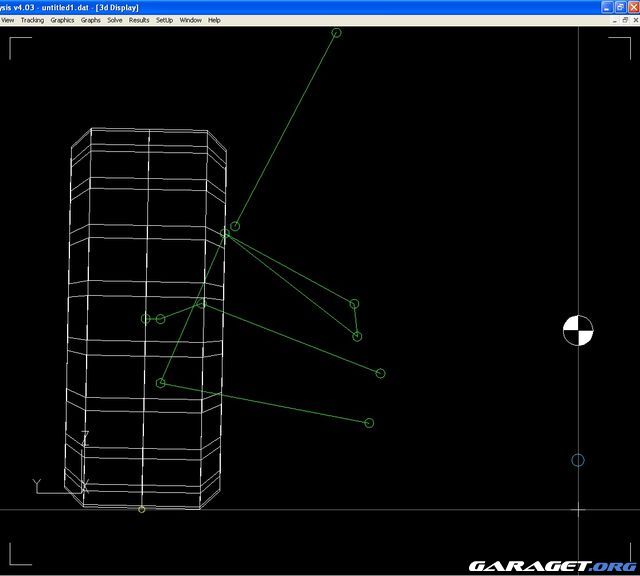

I programmet ser det ut såhär:


(alla mått är mätt ifrån centrum)

Anti-dive i procent:

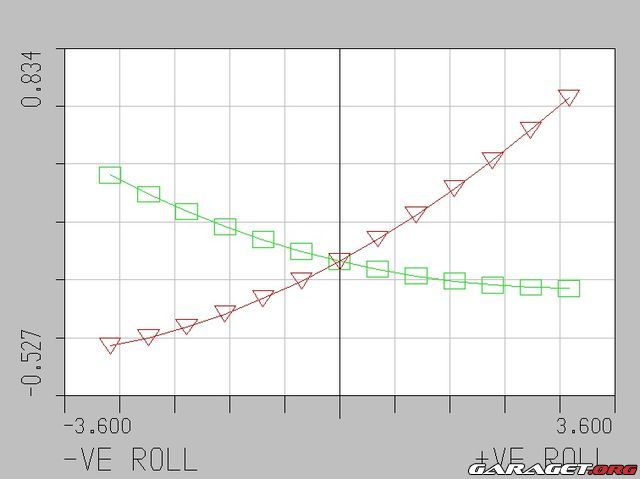

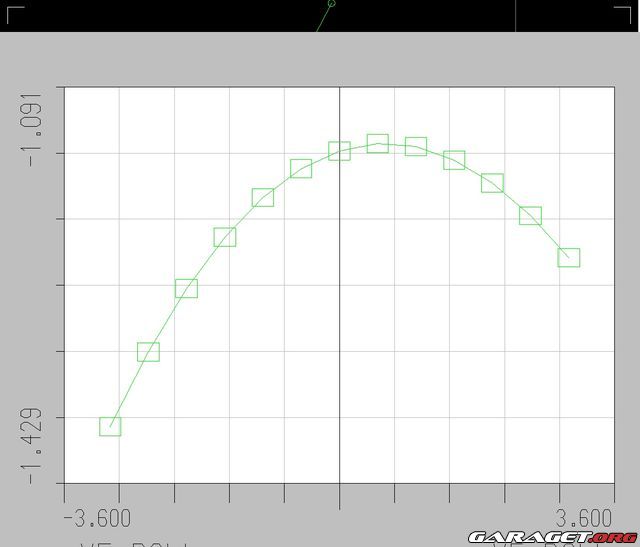

Camber:

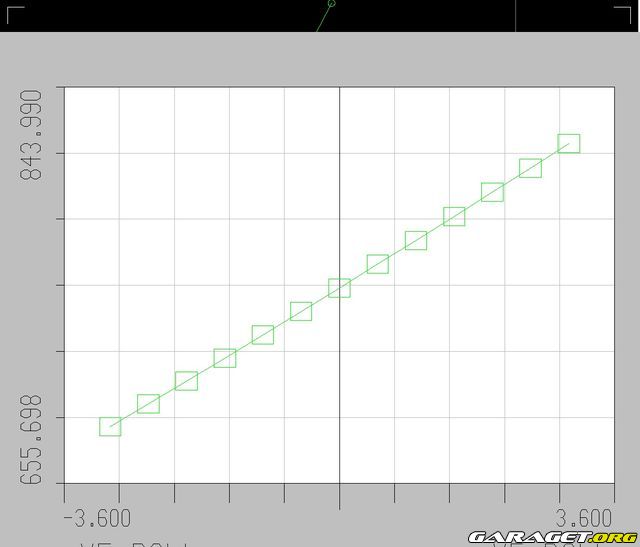

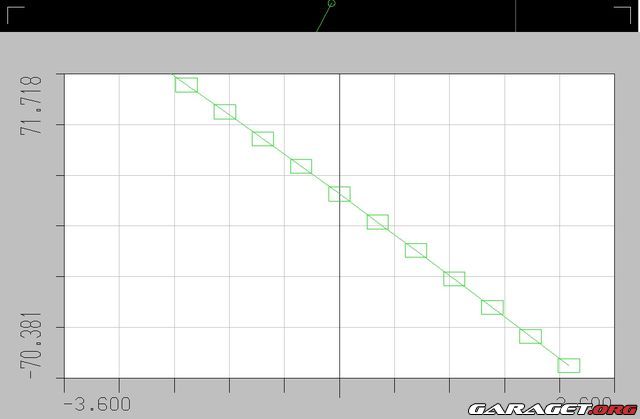

Ändring av fiktivt kinematiskt rollcenter i höjdled:

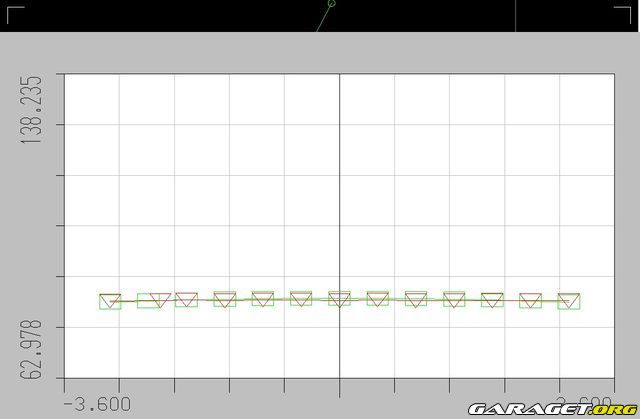

IC avstånd från origo i y-led front-vy:

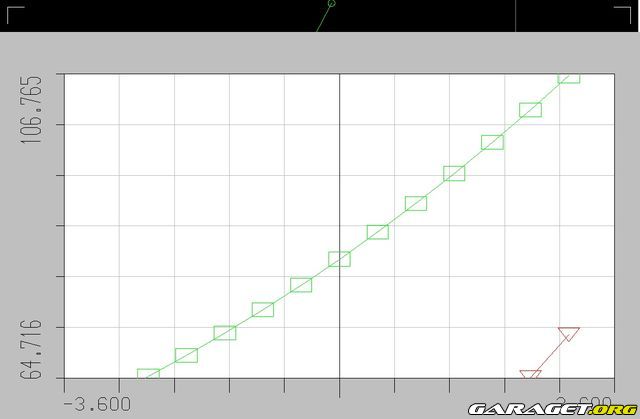

IC avstånd från origo i z-led front-vy:

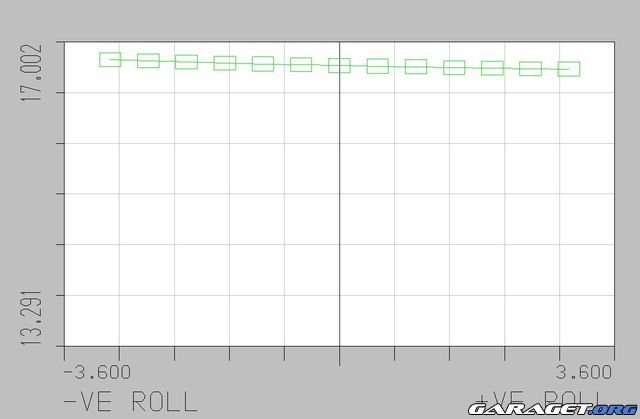

Swingarmslängsändring i front-vy:

Samt toe-ändring:


Återkommer med mått och cad på bärarmar.

Bör kanske ta nån kväll att rita en ram efter infästpunkterna så är alla ritningar klara och byggandet kan börja!

EDIT: kopierade bilderna till garagets server. verkar inte gå att länka från rejsa.nu

står bara error där bilderna ska vara .

Moparboy440 skrev:

står bara error där bilderna ska vara .

säker? funkar för mig

bara error här med...

ja de blinkar error med röd text.

Hmm konstigt med bilderna:

funkar fint för mig!

Funkar på bärbara men inte på stationära

kopierade bilderna till garagets server. verkar inte gå att länka från rejsa.nu

funkar nu?

nu funkar det och det ser bra ut!

Såhär kommer övre bärarmen se ut:


undre bärarm (org spindelled)

allt tillsammans
(notera att ingen av armarna har rätt längder/vinklar på dessa bilder)

Dax för update!

Litet bakslag då jag hängde upp motorn i lyften och skruva på lådan + axlar.
(ursäkta för kvalitén på bilderna)


Detta visade mig att spårvidden på min första cad inte var helt rätt. Hade utgått från karossen men då räcker inte axlarna i bredd i dom vinklarna jag räknat med.
Så tog fram en ny cad och gjorde en ny geometri. Simulerade och fick en toeförändring på 0,05 grader vid bump. Och en camber som gick från -1.3grader statiskt till -2.5.
Kan lägga upp mer data sen om nån vill

Ser iaf ut såhär:


Och motorn måste tyvärr sitta såhär högt upp vilket betyder att bakluckan som den är nu med bakruta är bara att glömma.

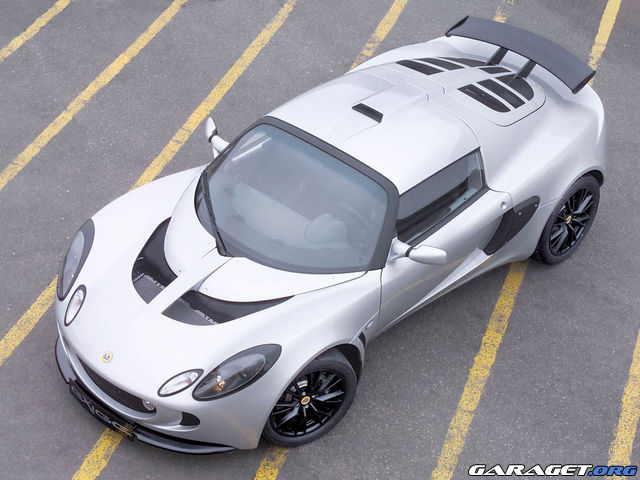

Kommer gjuta om bakluckan, tankarna lutar mot nått sånt här med scoop


Tanken är då att ha insuget monterat precis innanför scoopet sen leda luften genom IC och efter det oljekylare.

otroligt svårt att få till nått bra när motorn sitter som den gör och jag dessutom ska dra rören längs fästpunkterna för länkarmarna.

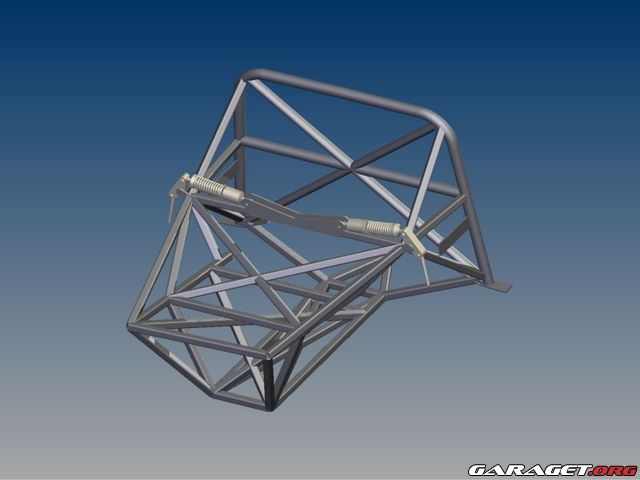

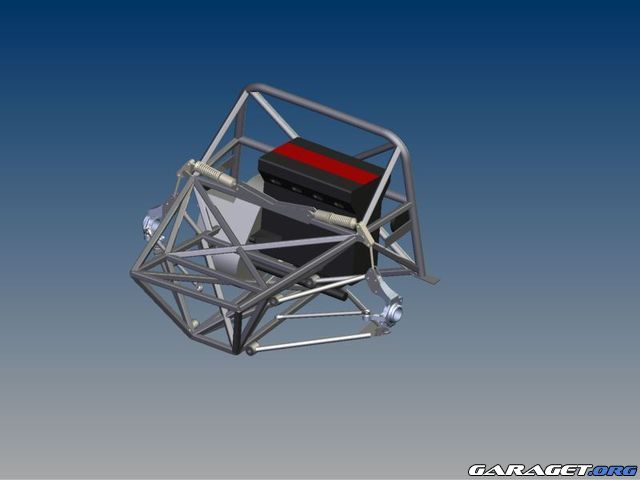

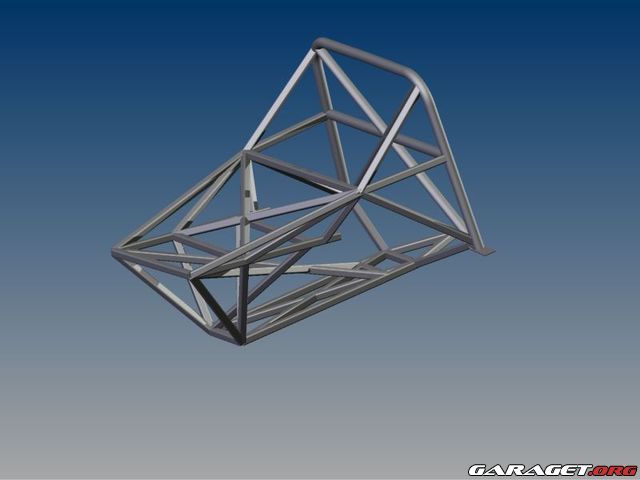

Men lyckades rätt bra tror jag. Ser rätt rörig ut på bilderna... I modellen har jag kört med 30x30x3 -rör
(vissa ville rotera ett par grader runt sin egen axel, men bry er inte om det)

notera att "dämpare" och rockers är mkt snabbt ritade för att få en ide om hur dom ska sitta, inga riktiga mått.






Ville samla så många rör som möjligt i punkterna där rockersfästena är.
Röret mellan dessa punkter (där dämparna sitter fast) ska ev va borttagbart för att enklare kunna lyfta ut motorn.
Hållaren mellan dämparna är enkel att byta/göra om om jag byter dämpare en vacker dag

hmmm skummt. garaget klarar inte av saker från rejsa   lite irriterande.
borde va bättre nu

fan va najs jocke :p nu måste jag ju trimma buggyn ännu mer

Chevrolet_racing skrev:

fan va najs jocke :p nu måste jag ju trimma buggyn ännu mer

Hahahaha när du inte ens har en suck mot mig så vet jag inte om det hjälper att trimma "ännu mer"... Du hade ju ett smallblock ståendes?!

Nu får du börja producera, Mkt snack.
Cad ritningar är ju enkla att få det att se snyggt ut, en helt annan grej då det skall anpassas mot bilen.

Ritningarna är inte måttsatta el liknande,(du skriver notera att ingenting har rätt längder vinklar?)
men du kanske har allt klart redan.

När du ändå bygger varför satsar du inte på nån fränare motor? än en SAAB

om du ändå bygger om så radikalt mena jag,

själva grejen med bilen du använder är ju rätt frän, gör nått bra utav det.

har ju som farit rätt mkt fram  otillbaka du verkar som inte ha nått klart för dig, först en vw snurra,sen en annan boxer, sen en saab.

Vill inte verka totalt kritisk att allt e skit, gillar inte själv forum muppar som klankar ner på allt, men gör allt extra ordinärt! de e värt det.
