Hallå.
Nu va de ett litet tag sen så nu e de dags igen....

Denna gången snickrade jag ihop en vevhusventilation.
Och detta är en kraftigt infekterad fråga.

Jag har läst många inlägg på nätet.
Allt från att använda sig av vakum för att skapa undertryck i motorn till att det ska vara fri andning med väl tilltagna filter så jag gick på det som jag själv tyckte lät vettigast.

Och detta va även det enklaste sättet, (Öppen)

Så en liten sammanfattning med bilder....

Botten plattan, här har jag replikerat original lådan med
en stopp så axeln till oljepumpen inte hoppar ur.


Böja till lite alu

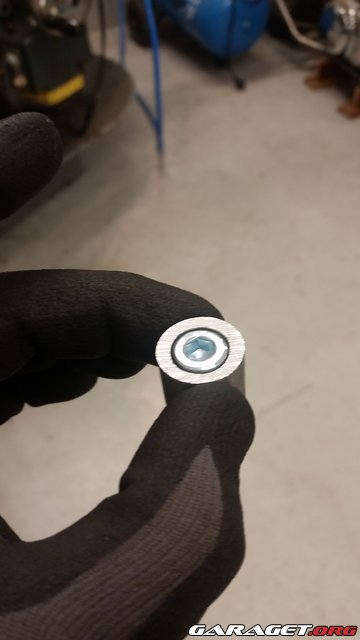

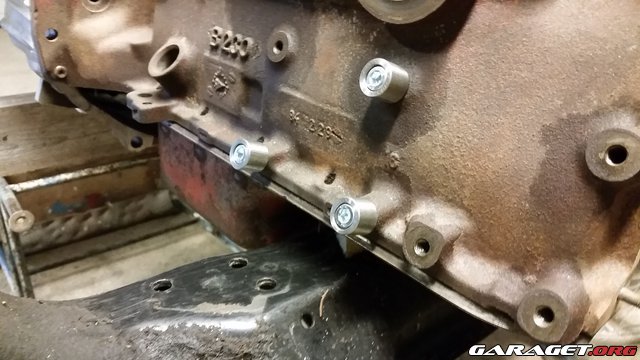

Och för att kunna skruva fast burken så brände jag dit några rör
och ersatte 6-kants M8 med insex skallar istället


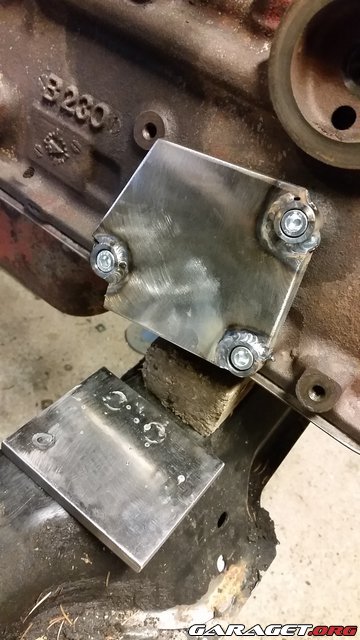

Passar in och punktar


Fixar anslutningar

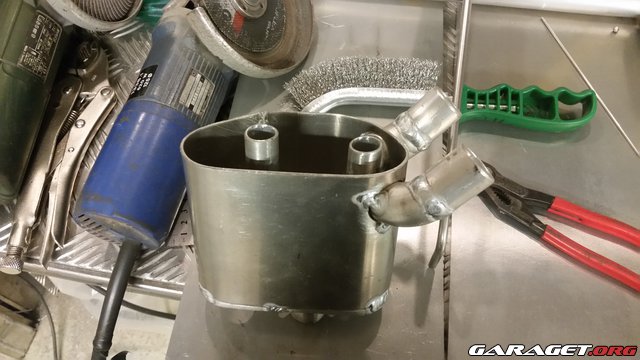

Bara locket kvar


Nu va jag för snabb med locket så de kom inte med men här är det klart
med ett litet tillägg av en anlutning som ska dras upp till ventilkåpan

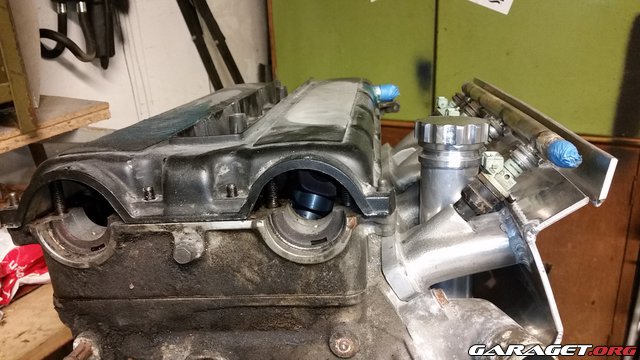

Sådär, tanken är att den kommer gömmas lite snyggt under insuget.
Och varför har jag satt anslutningarna bakåt?
Jo, för om det inte funkar med filter rakt på så kommer jag dra upp slangar till en catchtank med större filter.



Detta är inget som besiktningen kommer att gilla men i detta fallet spelar det ingen roll.

MOT NÄSTA PROJEKT........
//Peter

Hej!
Nu har jag varit igång och svetsat om en sprängkåpa/kopplingskåpa/svep på en M90.
Och anledningen varför jag använder mig av M90 lådan då det finns andra alternativ är för att
jag aldrig gjort detta innan plus att jag hade en liggandes så det betyder GRATIS

Det jag ska göra är att rakställa ett rödblock vilket betyder att lådan behöver vridas.
Jag har fått jättemycket hjälp utav Baldrik här på forumet i form av en kanon fin jigg.
Många tack för det!

Och såhär ser det ut


Monterad på ett block

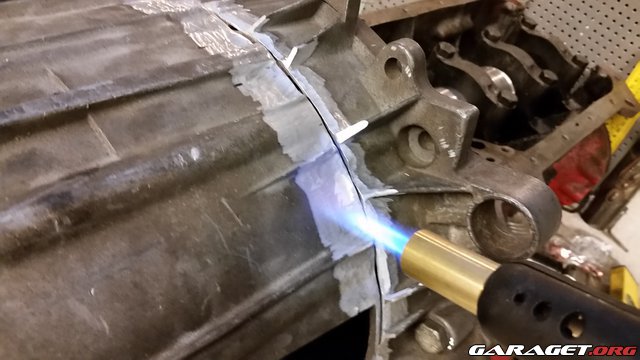

Redo att kapas

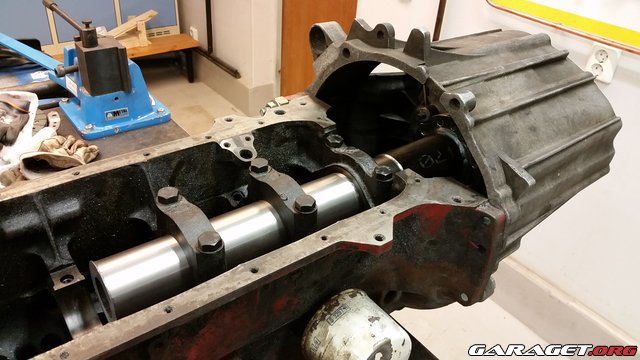

Vridet till rätt position

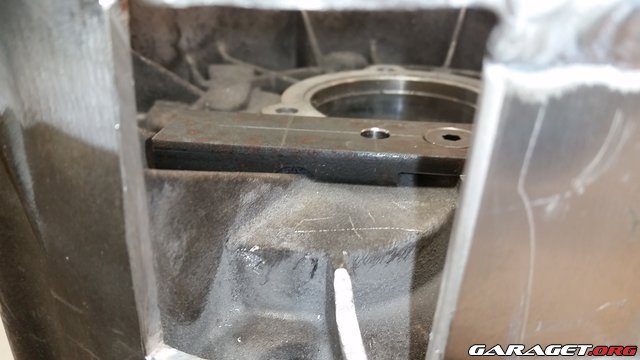

Isärtaget för slipning av fog och här är det klart för tiggen


Förvärmning och bränna bort lite orenheter

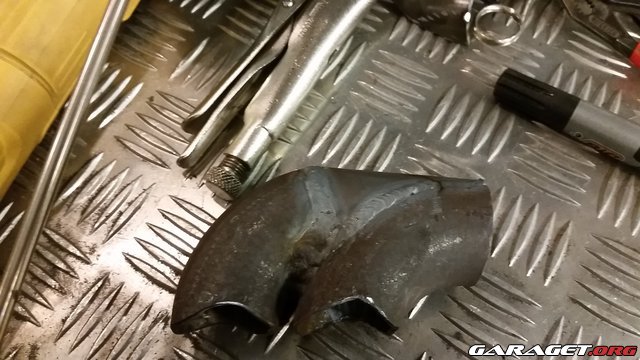

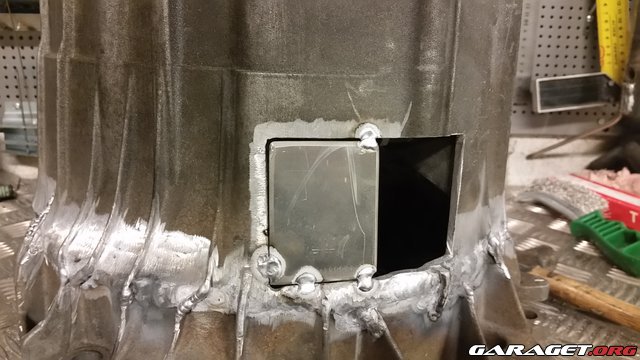

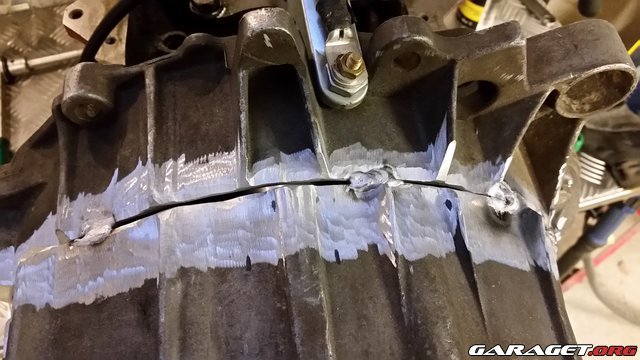

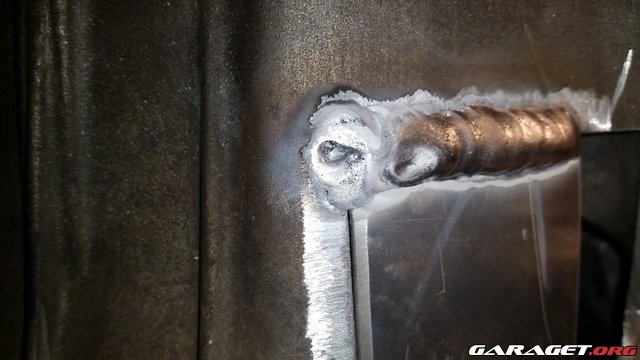

Punktat och den som är skarpsynt ser att punktningen till vänster har spruckit

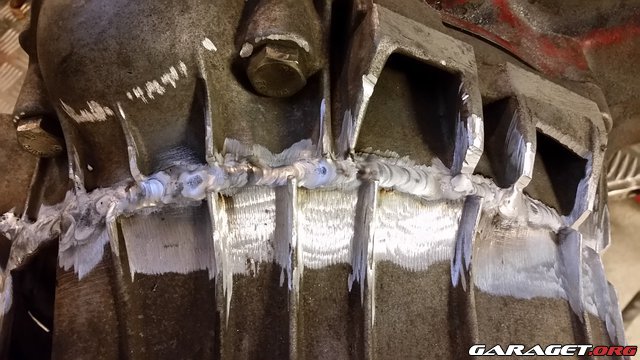

Tog c:a 2 timmar att svetsa, det var mycket orenheter som man fick bränna rent
Det kan ju vara något jag gör fel men jag vet inte vad det skulle vara


jag la några strängar lite hit o dit bara för att det såg bättre ut än att det va bara avkapat.
Detta kommer bearbetas så det smälter ihop lite snyggare

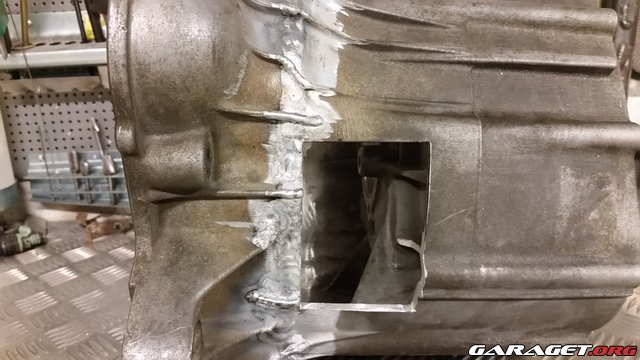

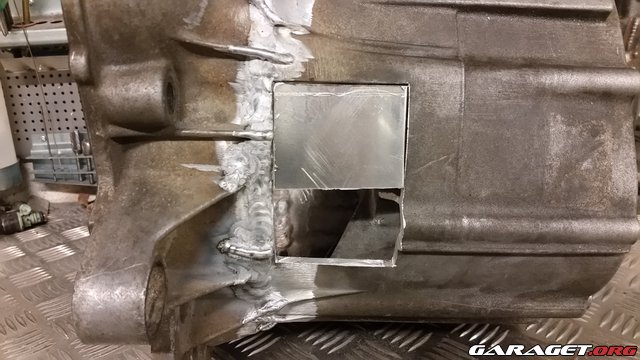

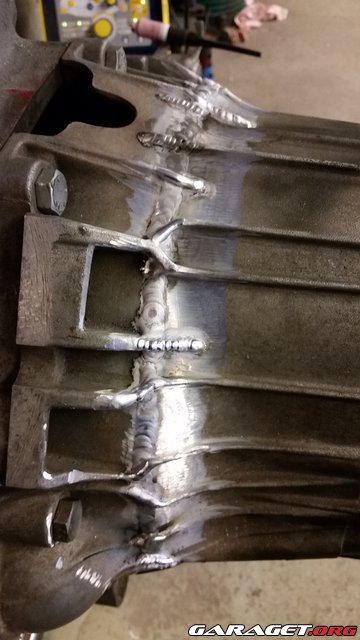

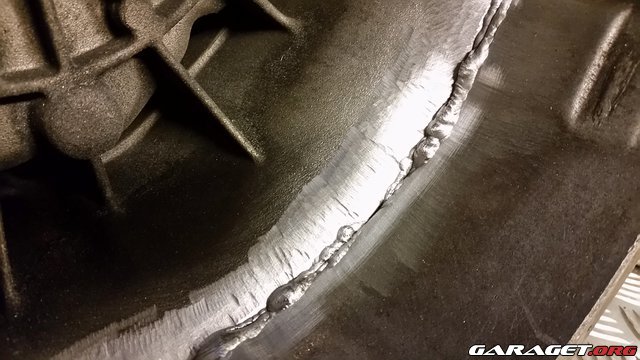

Det brände inte igenom överallt men när insidan svetsades så blev det bra


Efter 20 min ungefär och kokande fingrar så va de klart och nästan ingen förorening alls,
jag tror att jag brände rent det när jag svetsade utsidan

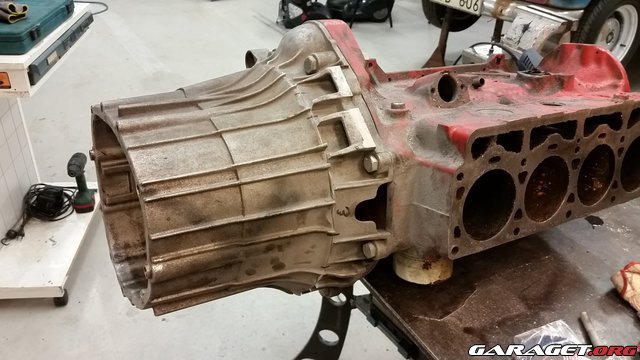

Nu ska bara kopplingsgaffeln fixas.
Men det tar vi nästa gång.......

//Peter

Vad kapade du lådan med?

volvo_dennis skrev:

Vad kapade du lådan med?

Du ställde min fråga

Jo, det är en rätt avancerad maskin.
En såkallad vinkelslip
Nämen allvarligt talat så är markeringen mest viktig.

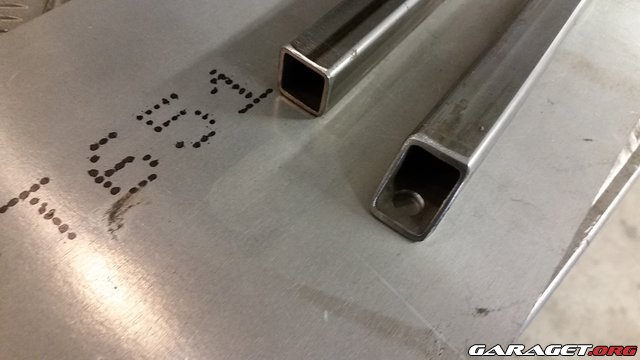

Fick låna ett mätverktyg med en rits sen kapade jag med en 1mm tjock kapskiva.
I beräkningarna fanns även en tanke om att lägga på en extra mm för att kunna riktplana.

Hoppas att det besvarade era frågor.
Mvh Peter

Låter kanon! ☺

volvo_dennis: Man måste fråga, det va precis av den anledningen som jag startade denna tråd

Nu har jag flyttat kopplingsarmen och jag gjorde på följande sätt.

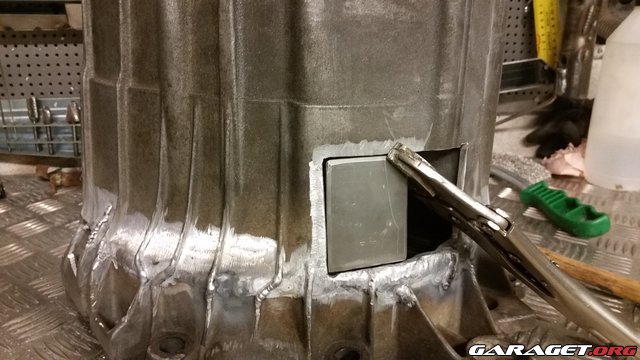

Snitta lite


Lite nytt material


Vid vissa tillfällen önskar jag att det var svartstål för då kan man använda magneter att hålla allt på plats.
Just här var det inte så farligt men ni kommer att förstå lite längre ner i inlägget


Spricker lätt vid punktning


Men tydligen annars också


Jag har haft problem det sista med massa föroreningar vilket resulterar i kratrar


Nu har jag ingen bild på när det blev klart så vi får gå vidare.

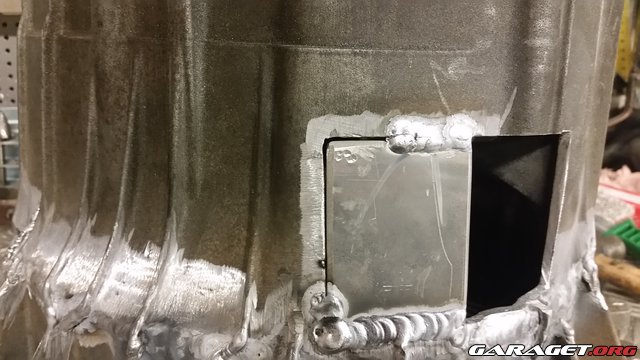

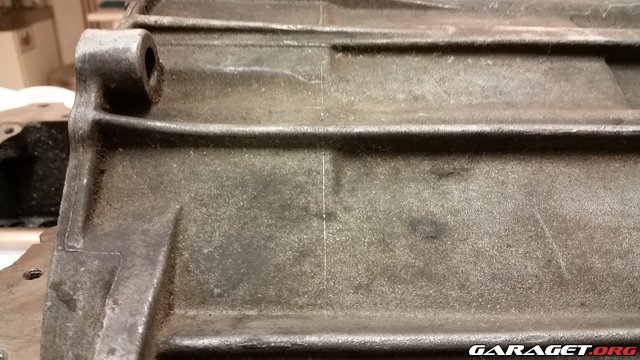

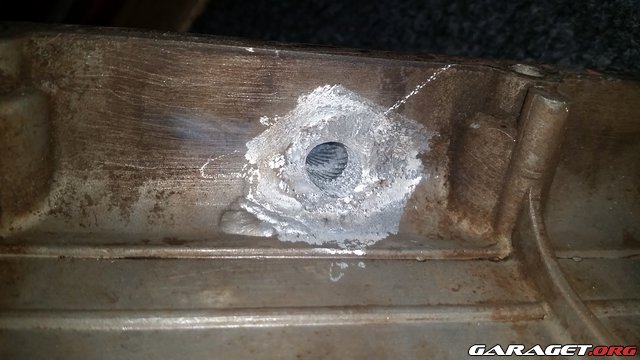

Kopplingskåpan jag svetsar i har varit med om lite stryk,

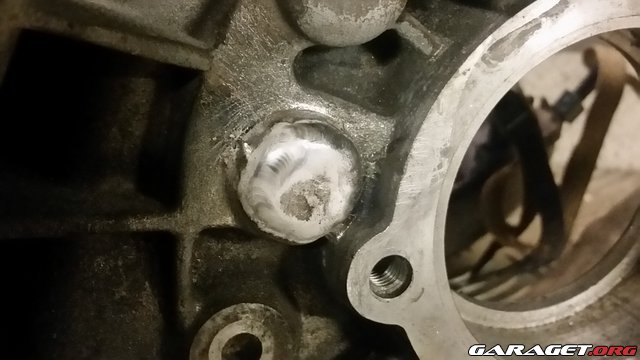

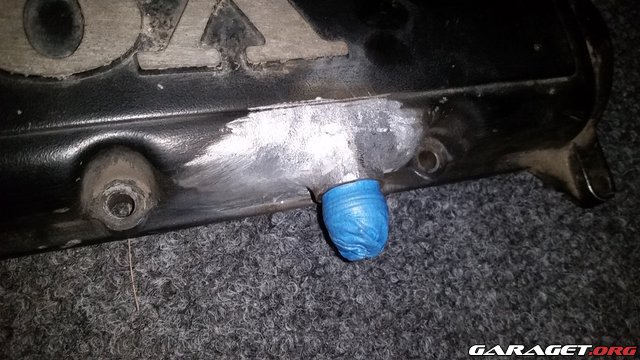

bland annat detta som jag inte riktigt förstår hur det har hänt?

I vilket fall så ska det tätas.

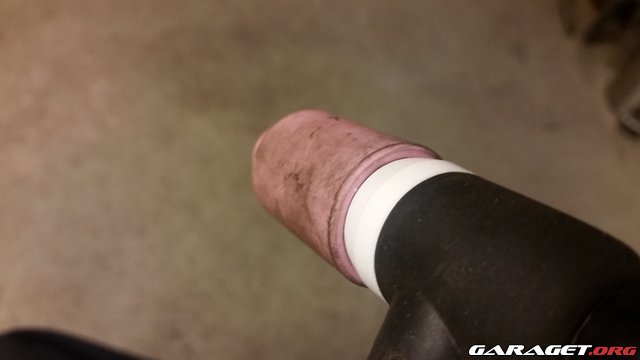

Och som en liten souvenir så doppade jag wolframet och lyckades bryta av det samtidigt


De börjar närma sig men det saknas fortfarande en kopplingsgaffel
Så.....

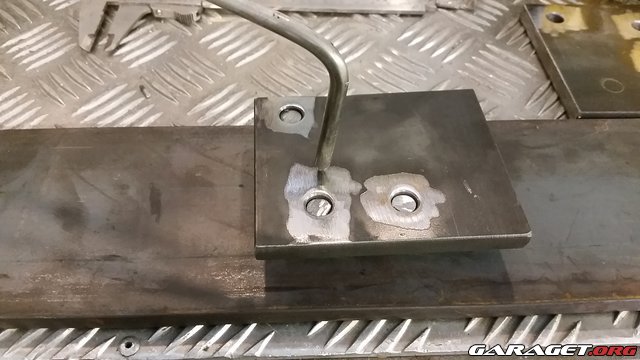

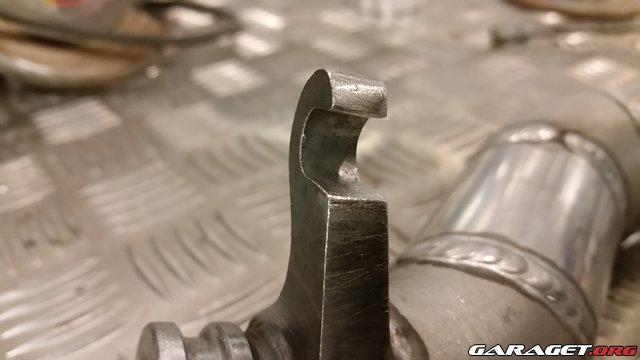

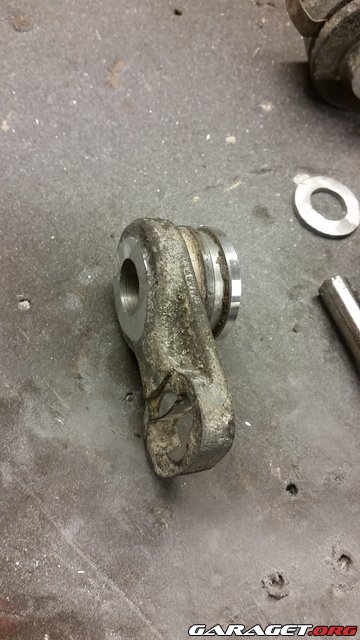

Ett plattjärn som behöver lite bearbetning


Slipa, fila, passa in och upprepa tills det passar


En liten stopp


Putsa av


Målad och monterad

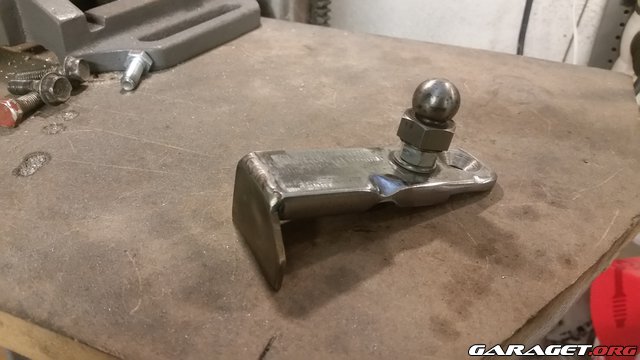

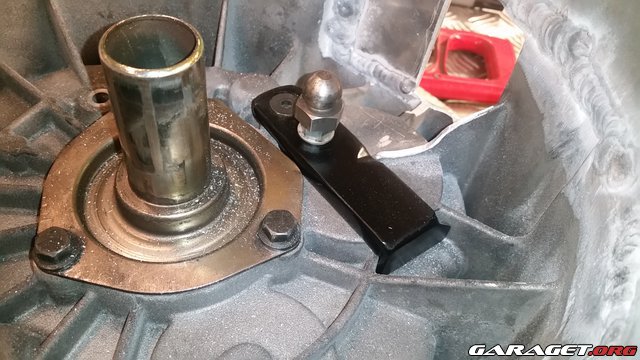

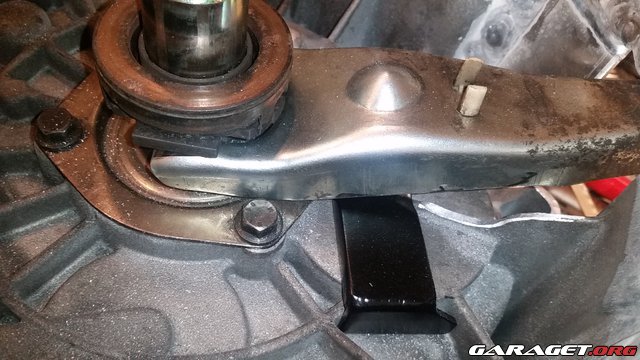

Och simsalabim en kopplingsgaffel


Nu till det roligaste


Detta har jag gått och väntat på ända sen jag fick idén att rakställa motorn.
Hur mycket slår detta sig egentligen?

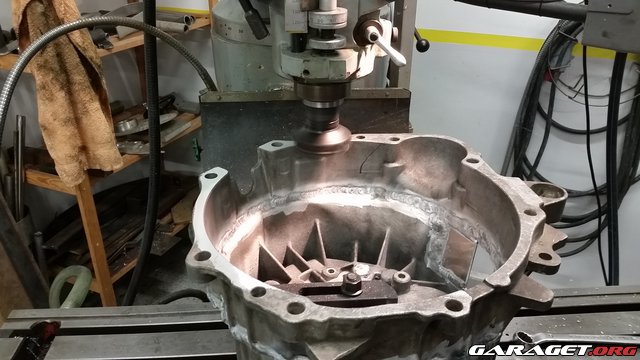

Här tog vi till lite extra, 1 mm för att vara exakt för just efterjustering.

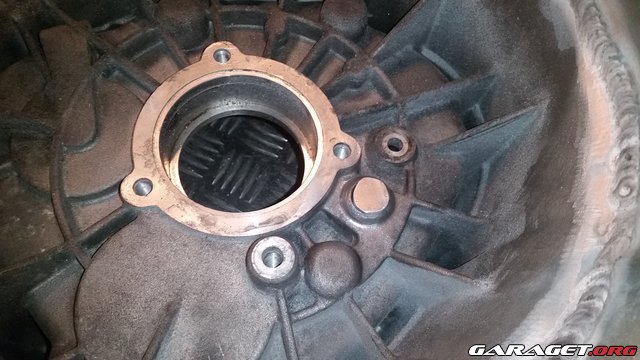

Slutresultatet blev c:a 0,5mm som behövdes planfräsas, vilket för mig är Succé!

Många tack än en gång till Baldrik för all hjälp med fräsning och råd!

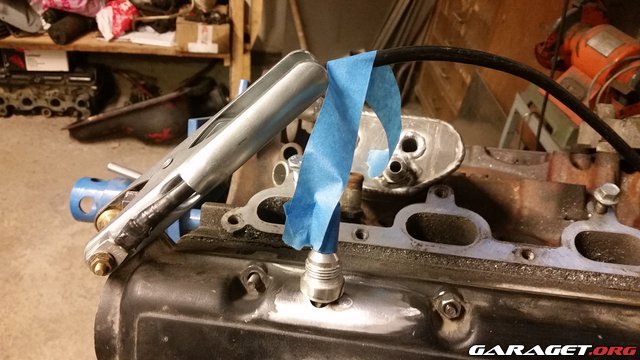

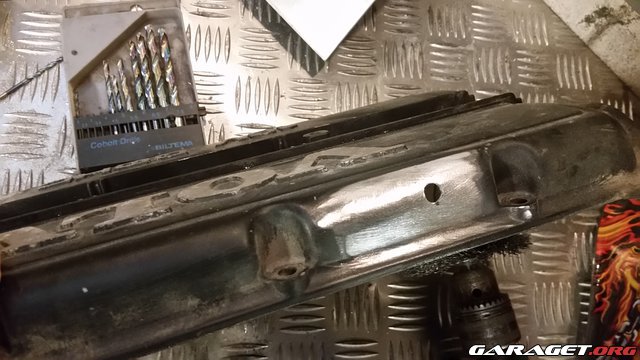

I samma veva så lödde jag fast en an koppling i vent.kåpan
Det räcker för det lilla effektuttag jag kommer köra men ja, det ser futtigt ut men efter kortet så borrade jag upp det till 10mm.


Och som jag sa tidigare så e de inte alltid lätt att fixera alu delar

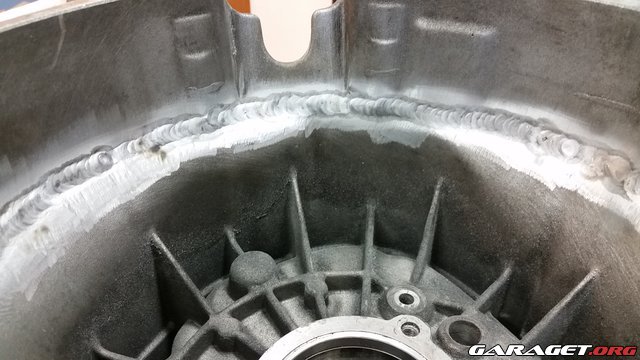

Svetsat och grovslipat


Även insidan grovslipad



Som jag skrev innan så har jag haft problem med mycket föroreningar
och till slut så hittade jag felet.

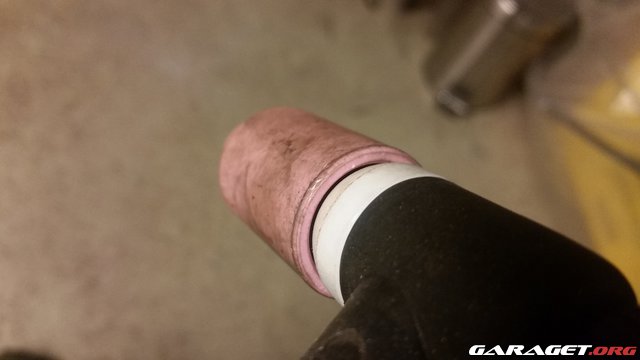

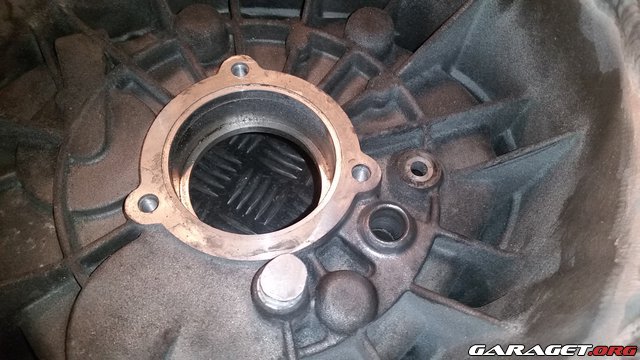

Även med munstycket och gashylsan påskruvade så tätade inte gashylsat mot plastringen


Men en ny plastring löste problemet.


Så då ska bara lådan monteras så är den färdig.

Tack för denna gång!
//Peter

Vad snopet med gaskåpan! Bra att du hittade det. Nu finns det snart inget att skylla på

Inga problem!
Det finns alltid något att skylla på

Idag blir det bara ett litet snabb projekt.

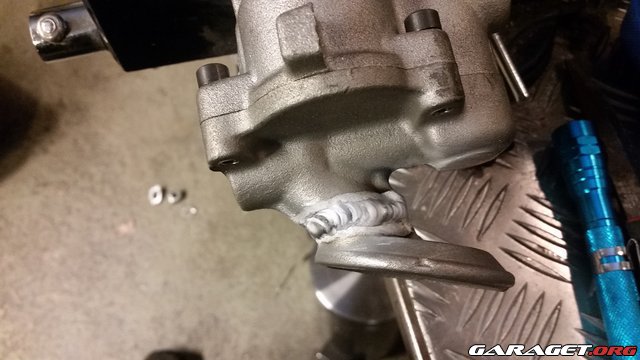

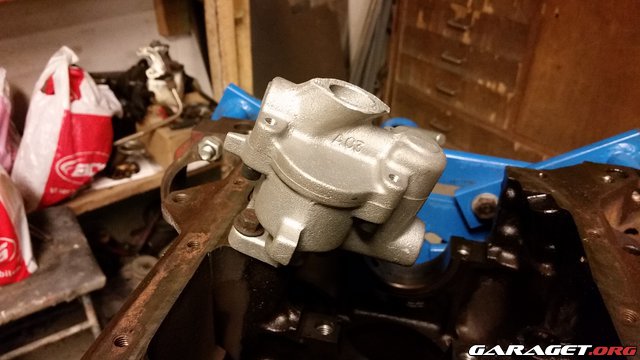

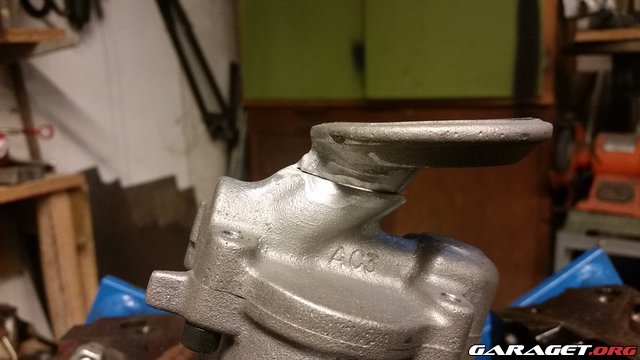

En liten oljepump som förbereds för rakställning.

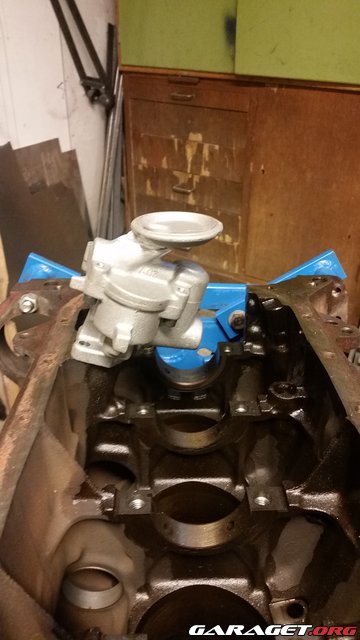

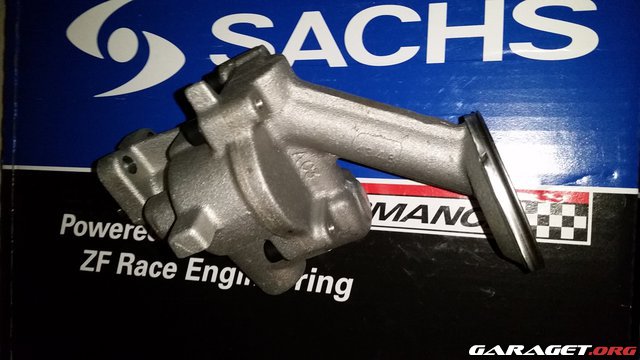

Utgångsobjektet


Kapa, mäta & provmontera


Ett litet nästande och dubbelkolla placeringen




Klart!


ThatŽs it.
(För denna gång)

//Peter

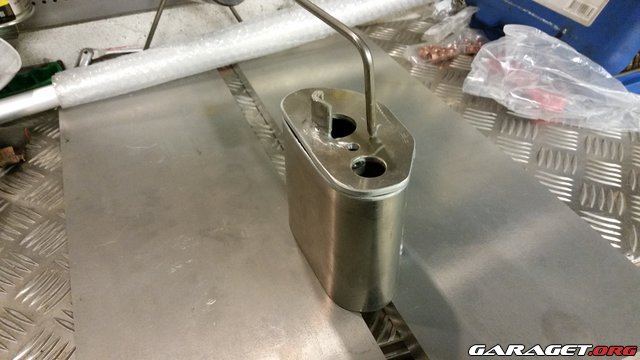

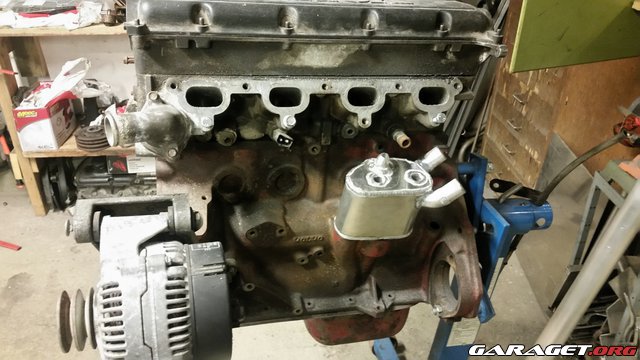

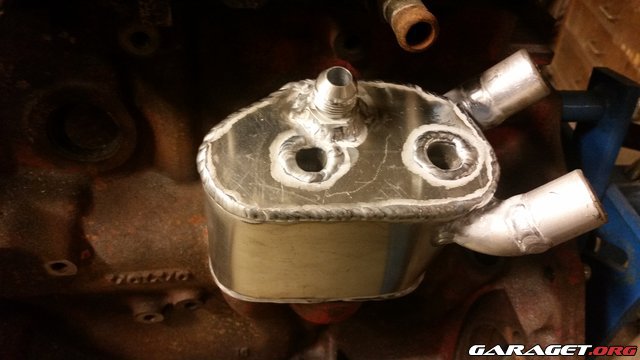

Som ni sett i tidigare inlägg så har jag lagt igen oljepåfyllningen i vent.kåpan så det har nu lösts på detta sätt.

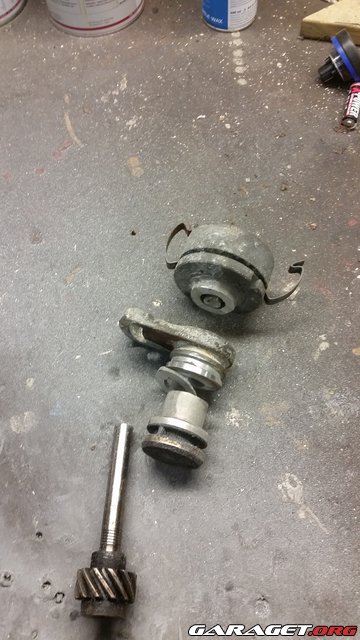

1st styckad fördelare från en 240


Denna ska användas

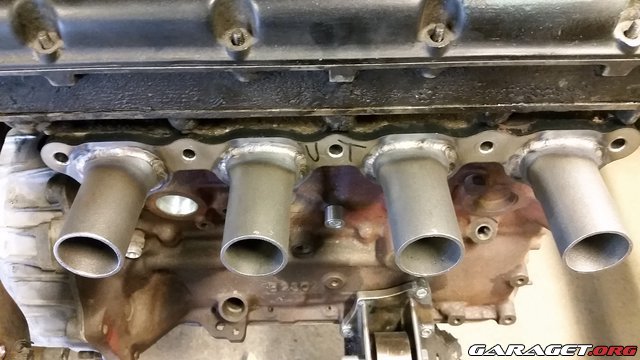

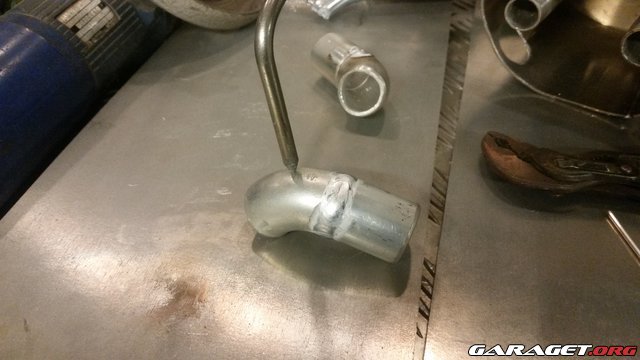

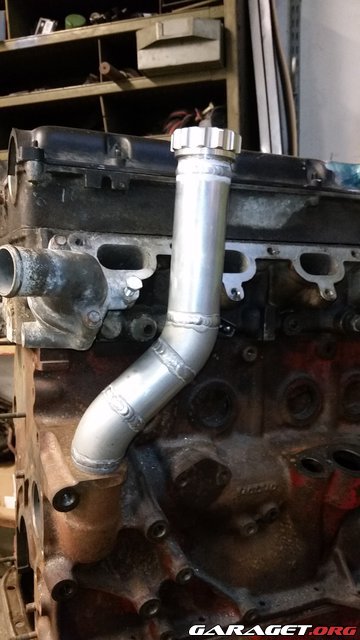

Avputsad plus lite delar för en omdragning av rör


Sådär, en bit på väg


Köpte ett lock som inte riktigt passade

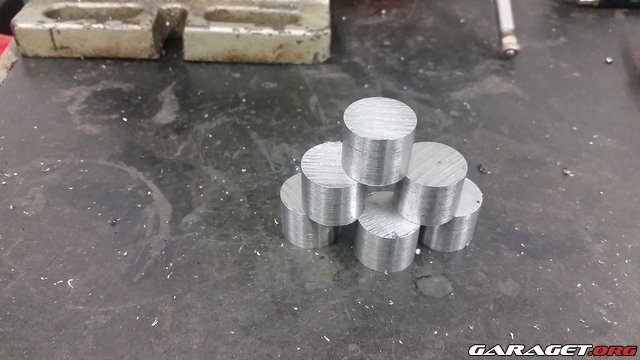

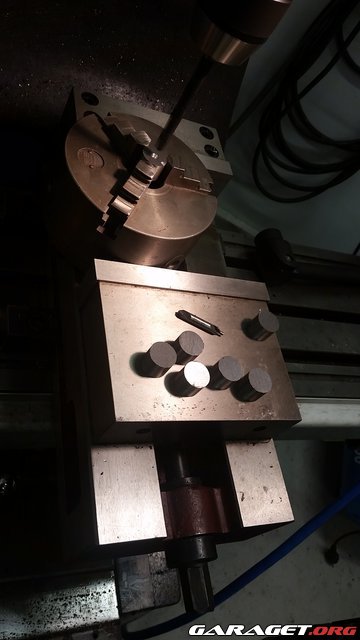

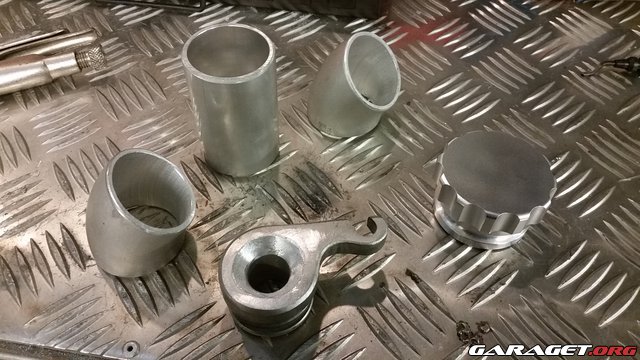

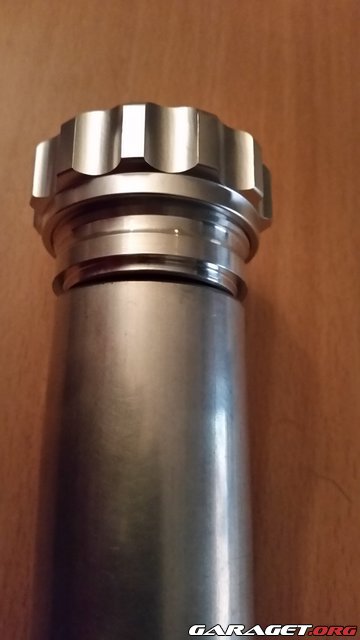

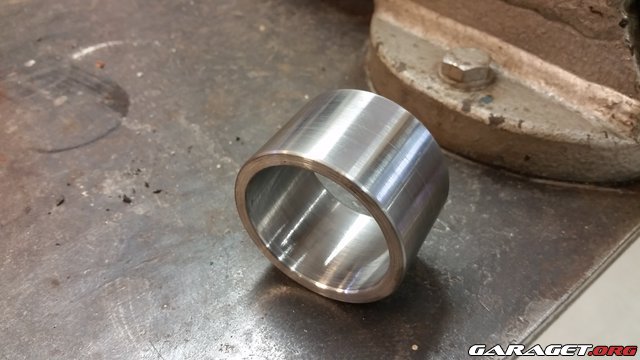

Lite nyttig undervisning och en sväng i svarven senare så såg den ut såhär
(Ingen avancerad operation men min första bearbetning)

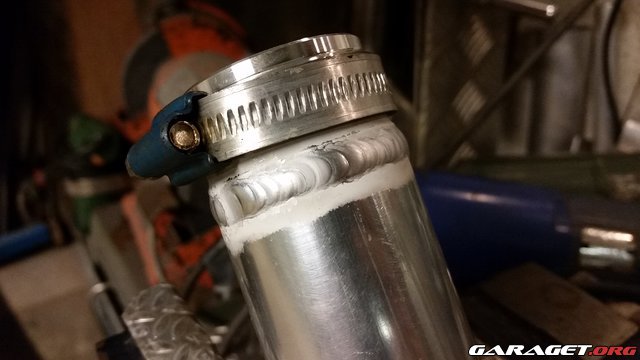

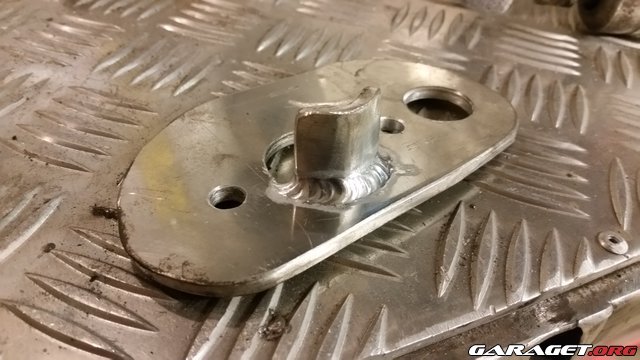

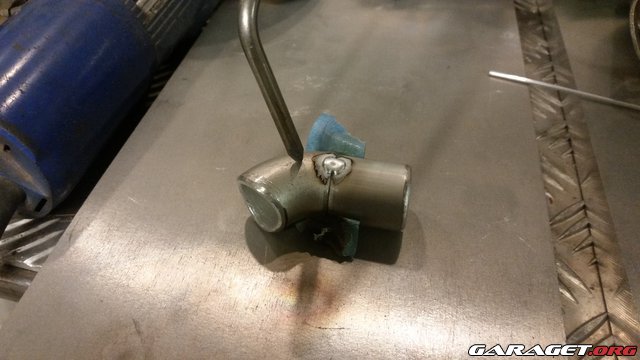

Lite svets på de & för den som undrar så sitter slangklämman på plats för att skydda alu-gängorna från en eventuell vandrande ljusbåge


Sen en liten mod på det avlånga bulthålet
Detta är slipat och tillsnyggat men inget jag fick på bild






Och då va den klar


- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Ett litet snabb projekt till

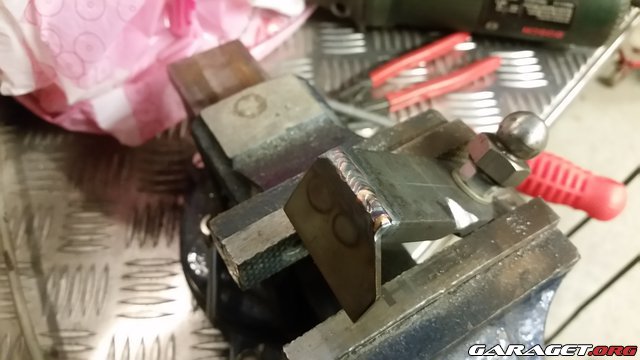

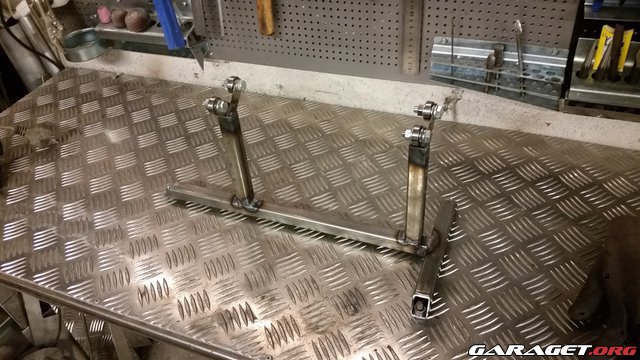

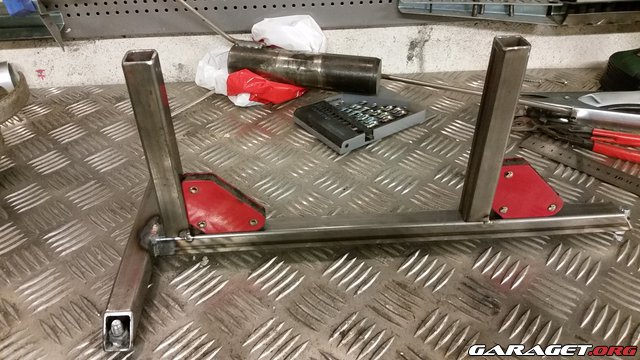

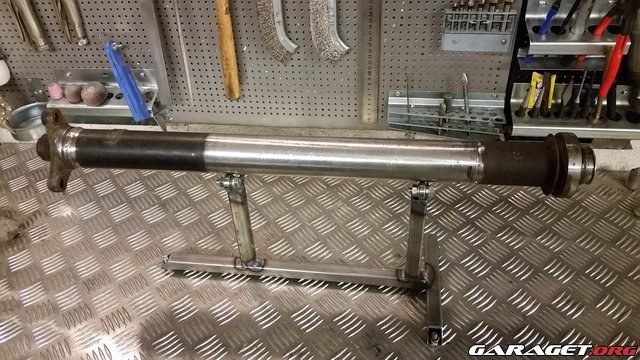

En enkel jigg för att passa ihop 2 kardan stumpar



Lite material




Lite svets


Stöttor


Några kullager


Ooh Så fint

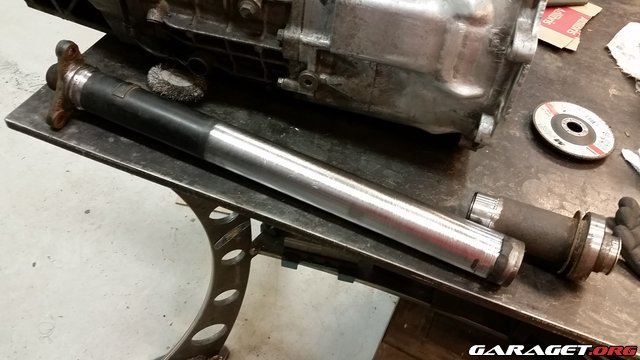

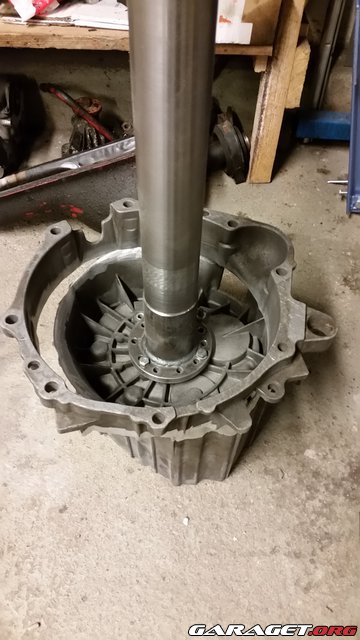

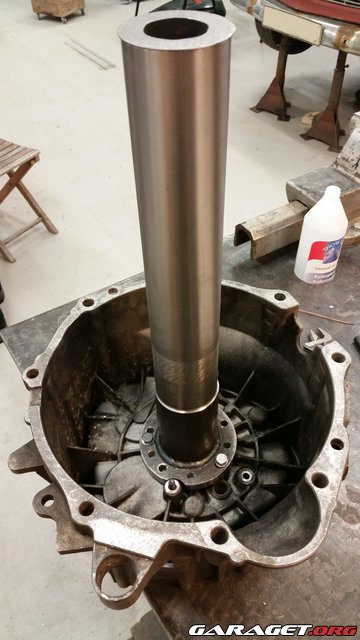

En liten förklaring varför jag slipat så mycket på kardanen.
Jag skarvar en 940 kardan med en 240 kardan.
240 inga problem men 940 va inte enkel.

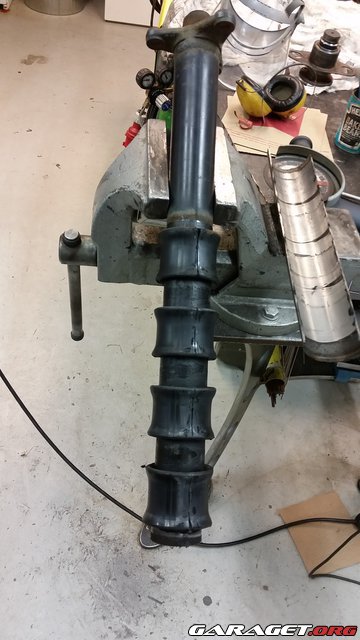

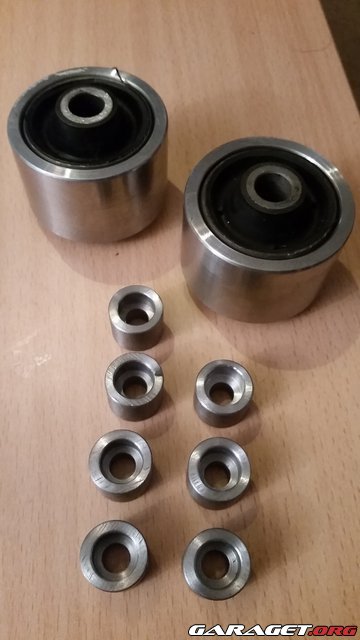

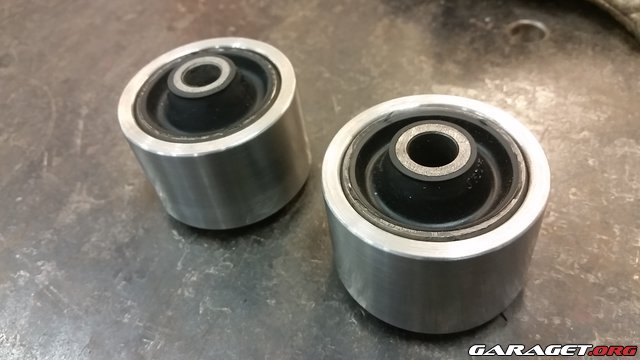

Det visade sig att främre biten har 2 delar med gummi bussningar i vulkade som satt så in i #!%#"!
Och den härligheten såg ut på följande sätt



Mvh Peter

Ser gött ut!

eone: Det tackar vi för!

Är tyvärr inte så flitig att kolla min egen tråd som ni kanske märker.

Kardan projektet gick åt fanders så jag sitter och smider en annan plan,
jag återkommer med resultatet.......

Oj oj oj oj oj.......
Nu är det en dryg månad sen jag gjorde nån nytta.
Så de får vi råda bot på.

Då ska vi se vad detta blir........

Okej, lite alu e alltid kul.

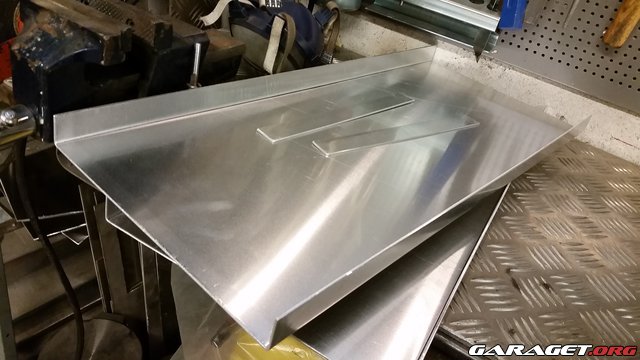

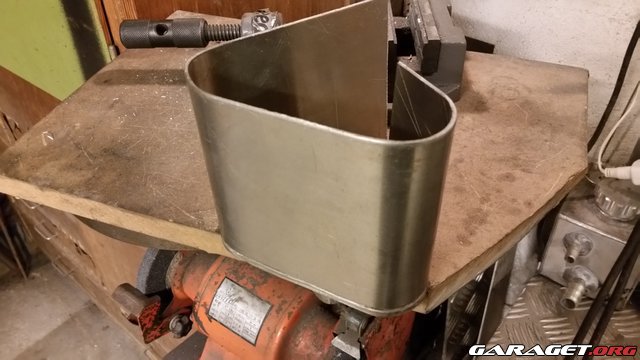

Skaffade ett billigt bockverktyg för en femhundring och bröt lite i plåten

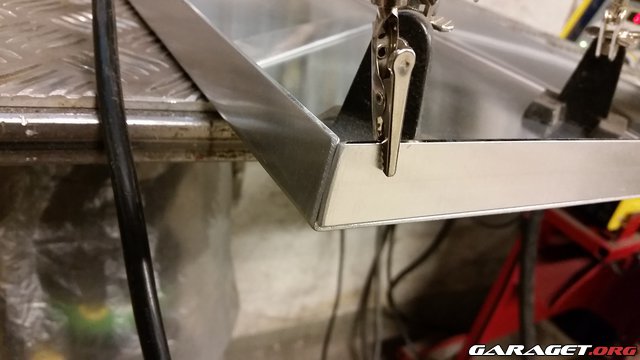

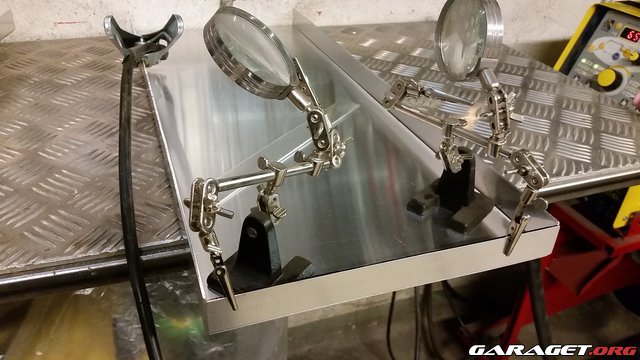

Hade ett par gamla lödhållare liggandes som kom till användning till slut

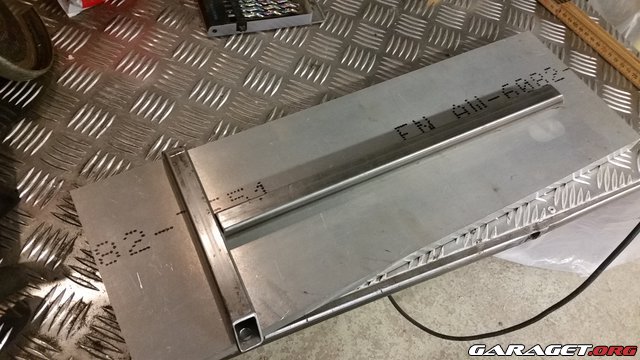

Punkta upp jobbet

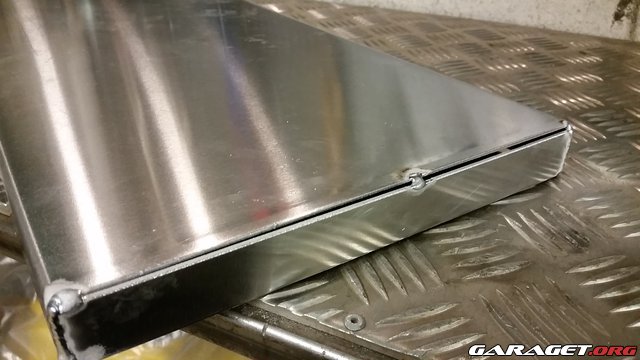

Lite stor glipa men de ska nog gå

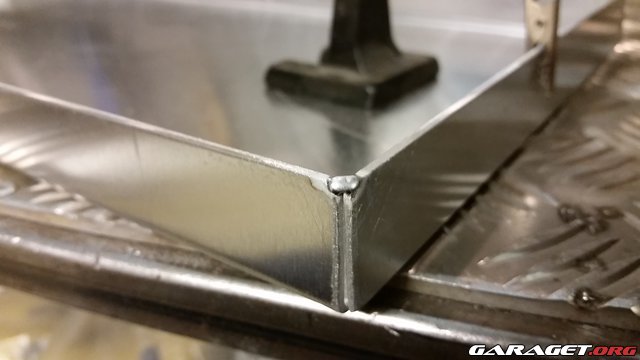

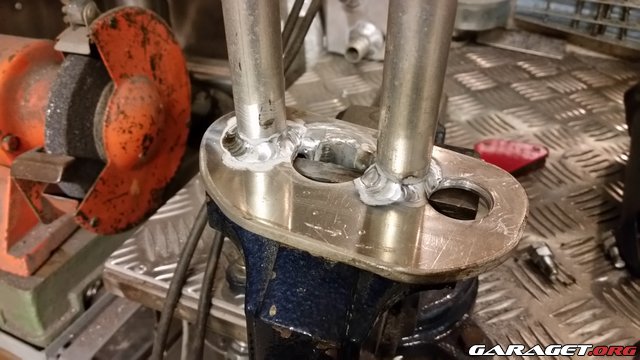

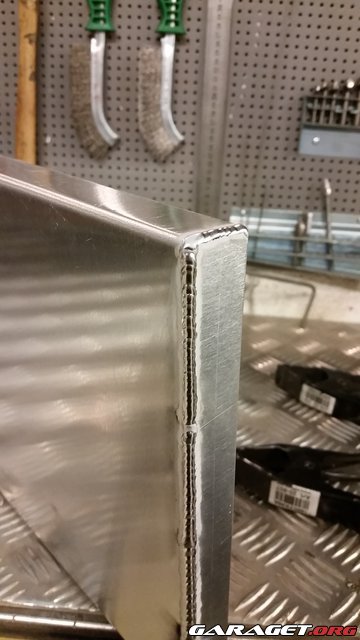

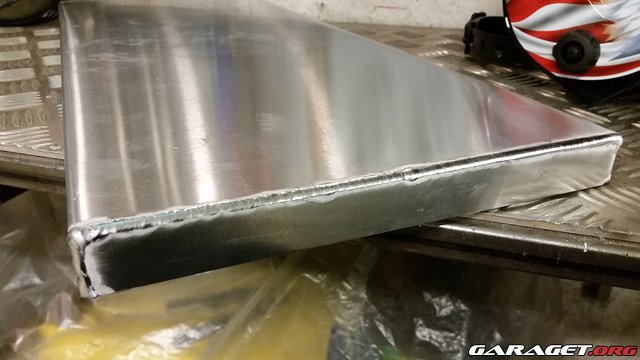

Åsså tar vi och helsvetsar

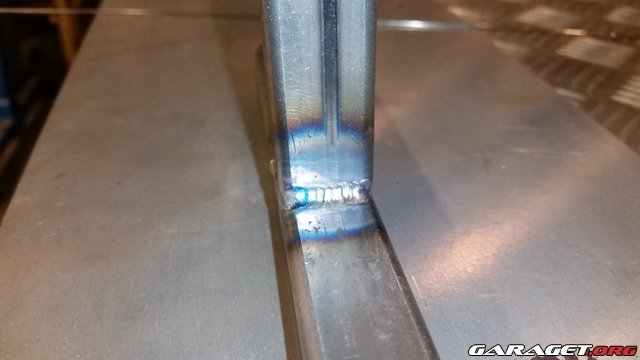

Denna sida provade jag att köra utan tillsats men eftersom jag är darrhänt så ser det lite konstigt ut plus att jag testade att köra utan pedal och hade alldeles för lång downslope.
Vilket resulterade i att hörnena blev väldigt varma


För Er som inte vet vad downslope är så betyder det att med en pedal kan man reglera värmen som en gaspedal på en bil men när man kör med knappen i greppet så kan man ställa in nergången från "arbetsamperen" till noll i sekunder.
Jag hade min på 6 sek men de skulle varit max 2 sek i detta fall.


Så varför lekte jag med downslopen då?
Jo, för att detta jobb va inte något viktigt.
Därför passade jag på att prova lite annat........

Så vad blev det för nåt till slut?






Blombäddar till mor




Satan också, nu måste det snart vara dags för lite mer bilrelaterat!
//Peter

vad kör ni med för svetsar?
har endast en liten Mig nu  men hade varit kul o lära sig Tig

var får ni tag på material?

Själv så kör jag en liten gysmi 207.
Menar du tillsats matrial eller bara "skrot" plåt att lära sig på?

Tillsats kan du köpa i vilken riktig verkstads/svets butiken eller verktygsboden.se blandannat.
Ska du ha skrotplåt för att lära sig på eller vanlig plåt för att bygga med så har säkert din närmaste mekaniska verkstad detta.

Så det är bara att köpa och börja träna.
Ett hett tips är att kolla weldingtipsandtricks på youtube, han lär ut det väldigt enkelt.
Allt från att ställa in svetsen till olika tekniker.

//Peter

Dags för att svetsa grenrör!

Nu blir det kort och snabbt sammanfattat......
Och var beredda på dåliga mobil bilder.

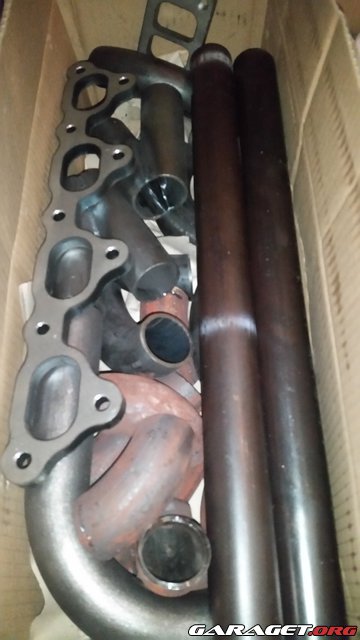

Material

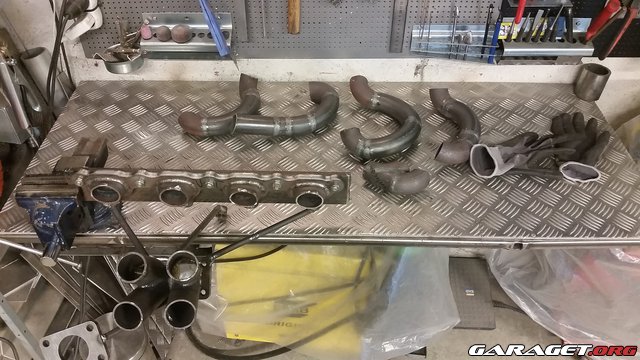

Snabbspolat fram lite

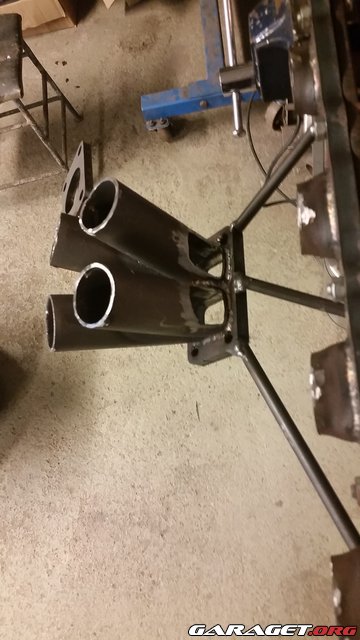

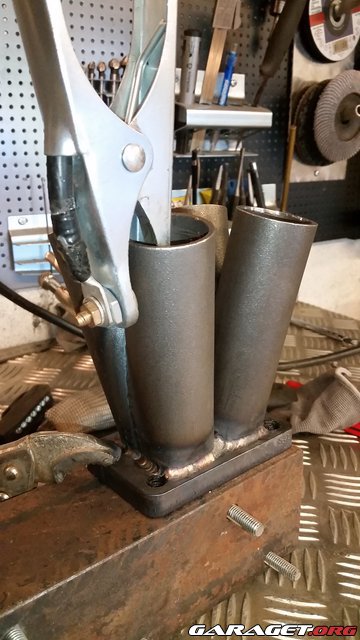

en liten kollektor


Mock-up


Plats för WG

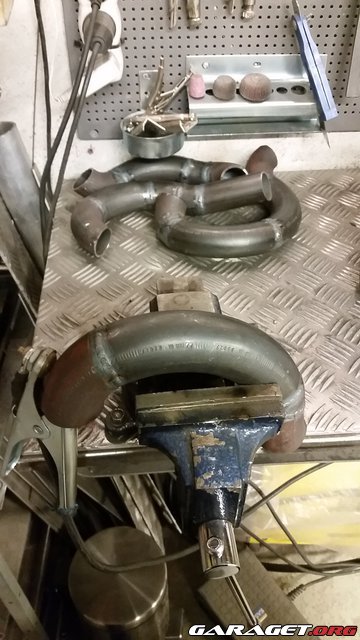

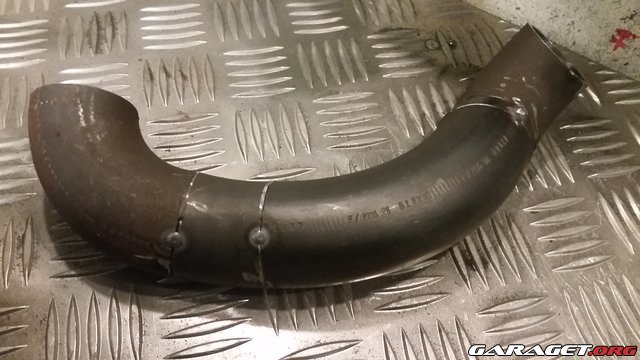

Ungefärlig rördragning

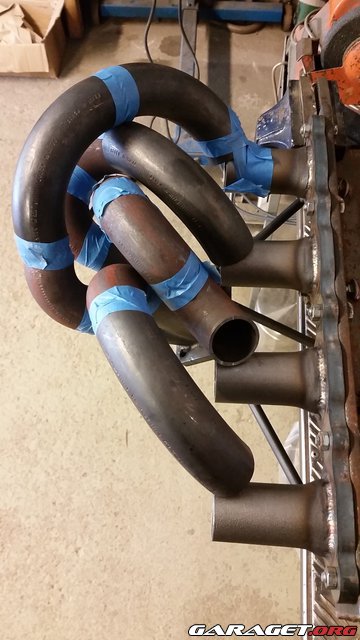

Sen är det bara att pussla

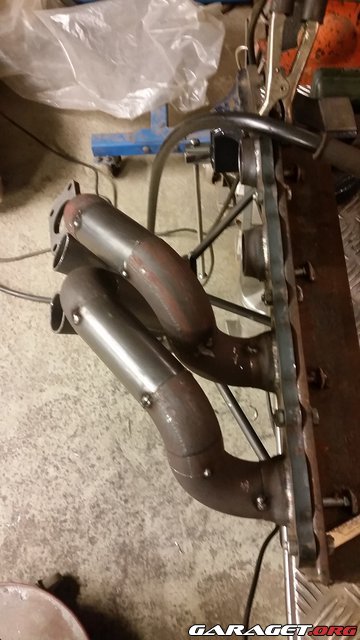

1:a försöket

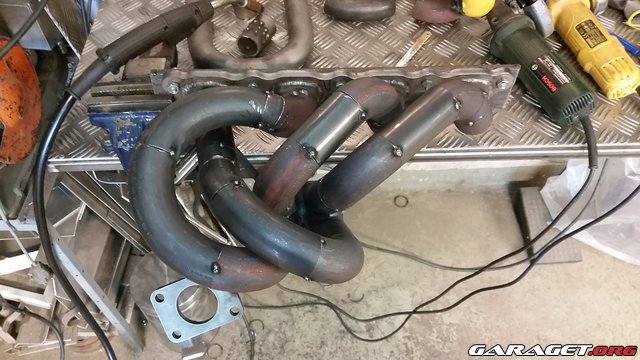

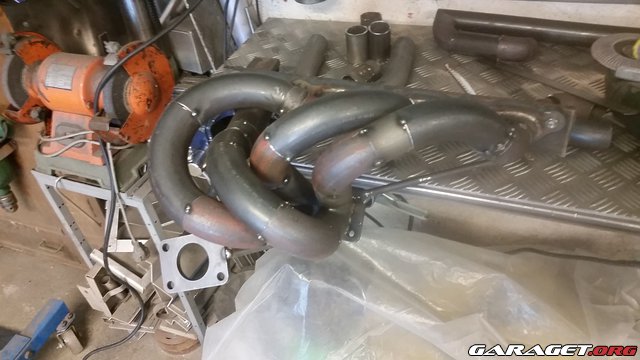

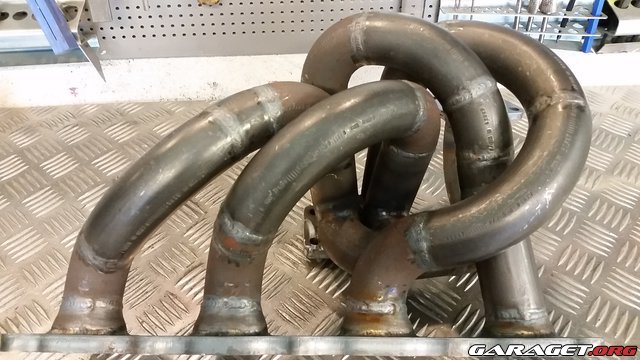

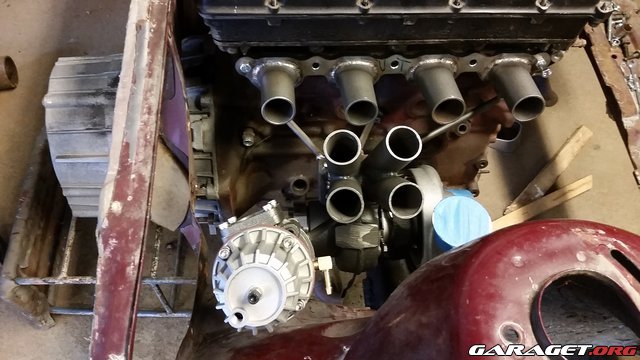

Grenrör 2.0
Här fick jag lite tips av en kompis vilket resulterade i att 1:an och 2:ans rör fick långradie böjar
istället för kortradiga och även dom raka bitarna fick vika hädan.
Även 3:ans rör tajtades till lite grann


Grenrör är en religon.
Det finns många olika tycken och smak.

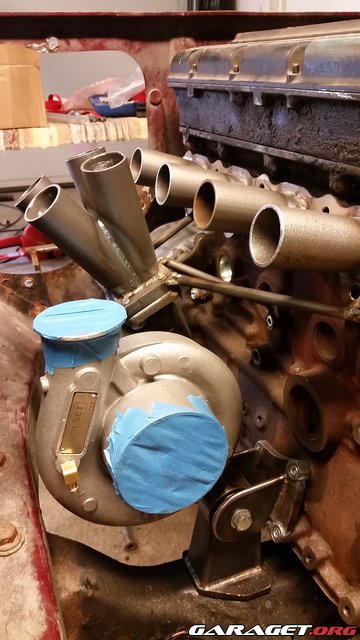

Då jag kör på känsla och platsbrist så har jag bara kollat så pulserna hamnar rätt då turbon är twin entry.

//Peter

Grenrörsbygge del 2

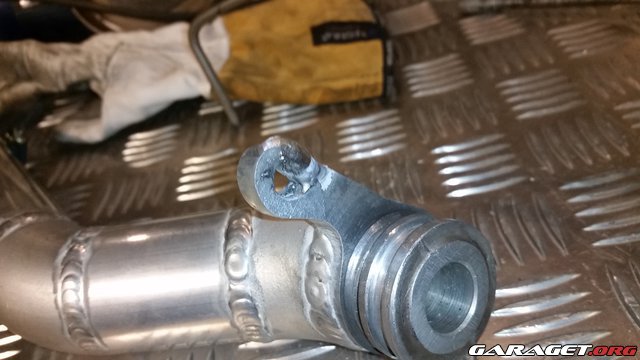

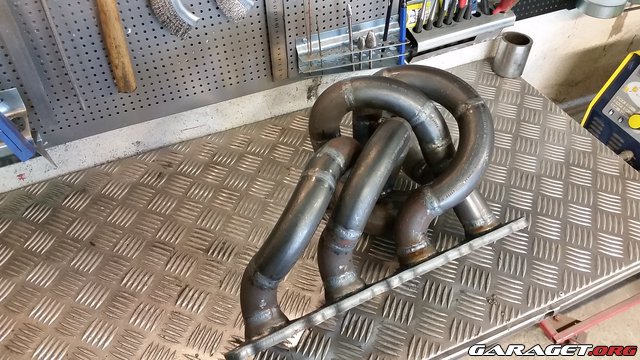

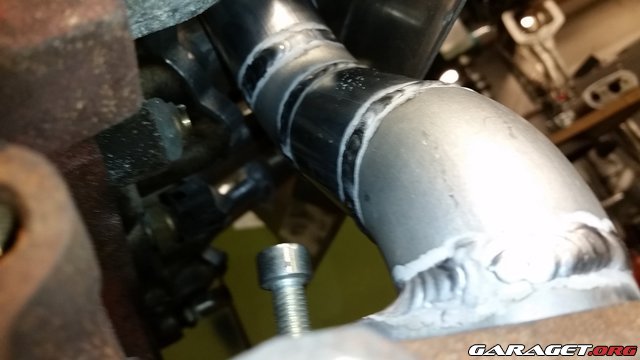

Nu har jag kompletterat med rör till WG samt fått helsvetsat allt.

Vet ej om denna kommer funka men det är bara att testa och det värsta som kan hända är att jag lär mig något.
Vilket betyder att man får bygga om på annat sätt.


Kapat ur i kollektorn


Punktat upp för wg

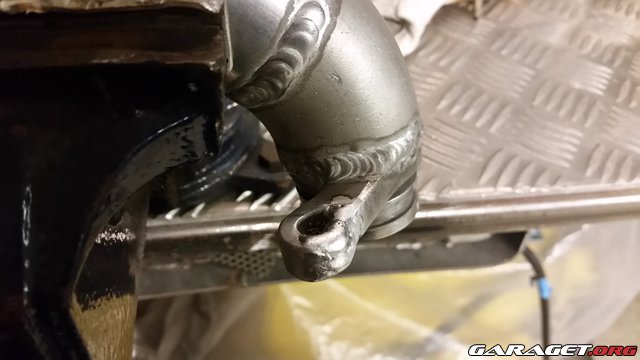

Sista röret helsvetsat


WG fördelning på plats

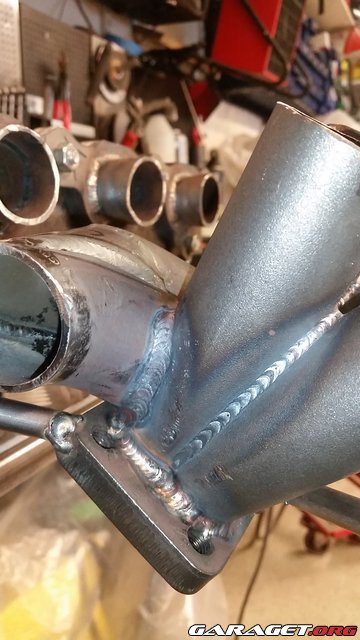

Dags för helsvetsning

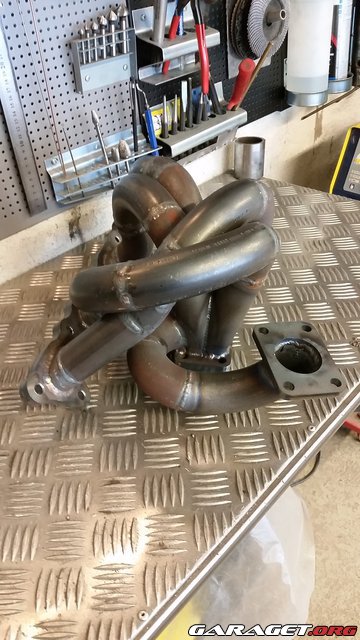

KLART!








Mitt största problem är att jag inte är tillräckligt duktig på att svetsa runtom plus att jag inte är stabil i händerna.
Sen har jag en svetshjälm som är känslig att svetsa DC, vilket gör att den inte bländar av 100% utan blinkar istället.
Detta gör att jag kör med puls som jag tycker är svårare att hantera men då kan jag ställa hjälmen på fördröjning så jag slipper bli bländad.

Jag har läst på att det är DIN talet som påverkar detta.
Så när plånkan tillåter så blir det en speedglas hjälm...

I övrigt så ser du/ni något annat som jag gjort galet så hojta till...
Mvh Peter

Tycker det ser bra ut

jojje81: Tackar, det viktigaste är att det är genombränt och på sina ställen lite för mycket.
Det är bortslipat nu och det lilla som är kvar kan inte göra nåt, om jag får gissa 0,5mm på någon liten punkt.


Nu så har jag en till sista uppdatering på ett litet tag.

Ska vi som om ni kan gissa vad detta ska bli


Testar passformen


Inte ens jag vet vad jag håller på med här


Okej??


Detta börjar se intressant ut.....


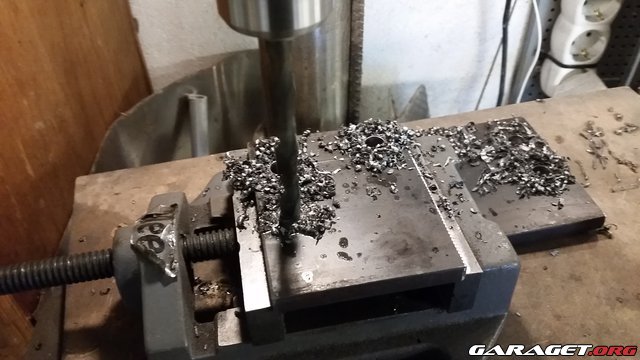

Bearbetningen klar

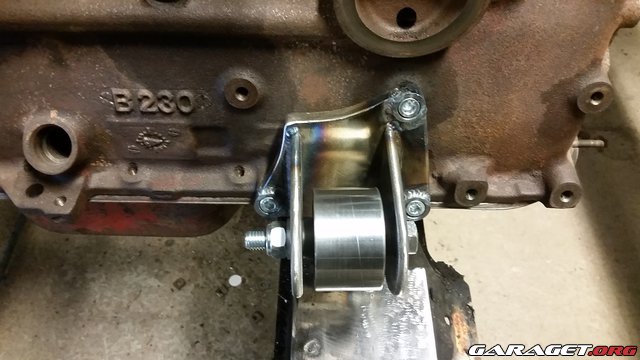

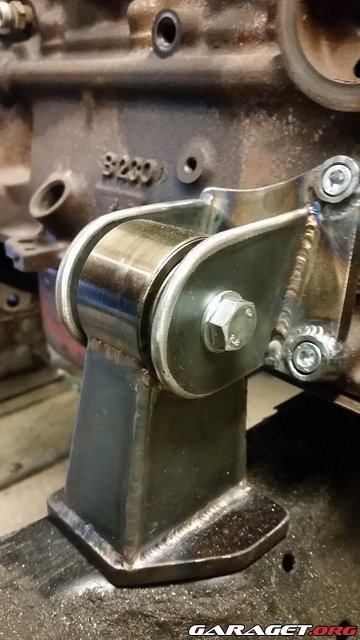

Aha, motorfästen

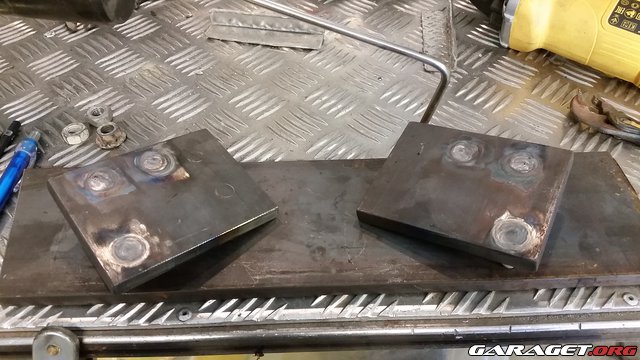

Då börjar vi med bottenplattan






Sådär ja

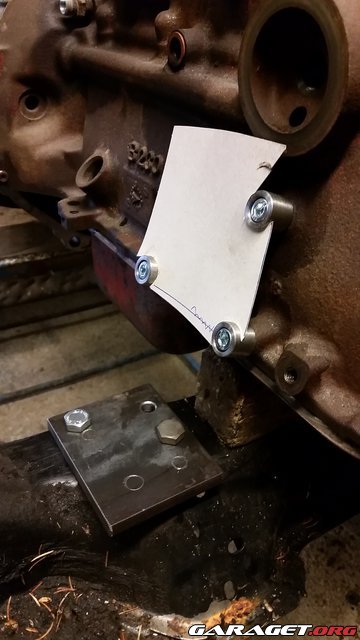

Malla av placering


Börjar likna nåt...
Här kokade jag kanterna lite mycket annars är det på väg åt rätt håll

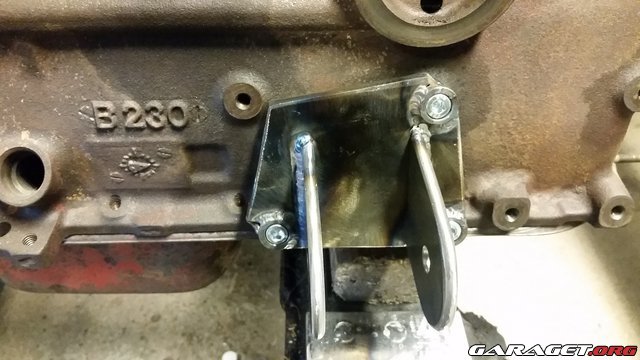

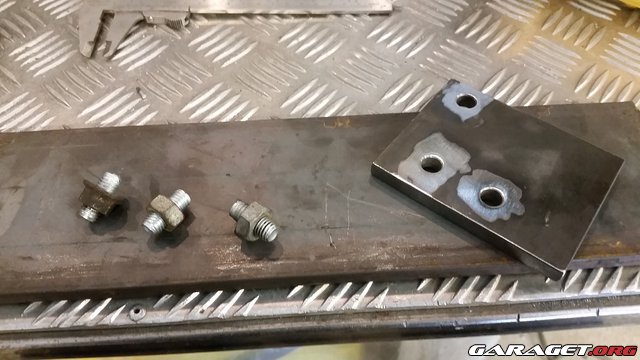

Några infästningar


Snyggat till fästet lite...


Färdigt!
Nu sölade jag ihop basen utan att ta ett ända kort så inga bygg bilder på det tyvärr.
Men som ni ser är det bara några plattor.
Här kommer jag även att göra några små kosmetiska ändringar lite senare,
men tills vidare är det funktion före skönhet...



Det var det för denna gång.
Nu lär det dröja ett litet tag tills nästa inlägg men kommentera gärna så jag vet att ni kikar på tråden.

Och undras det över nåt så är det självklart att bara hojta bara till.
//Peter
